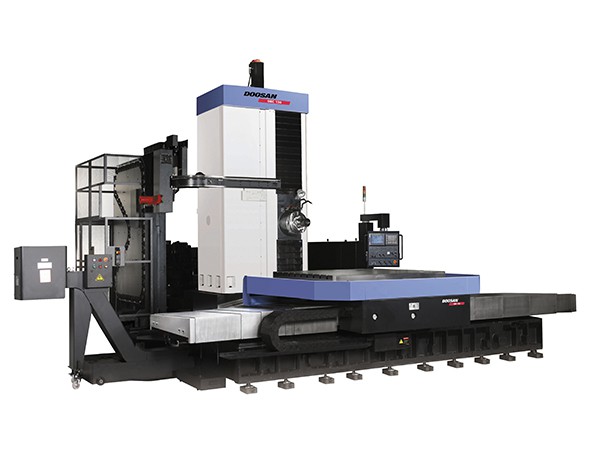

Универсальные горизонтальные расточные центры с ЧПУ для различных размеров заготовок. Обладают улучшенной производительностью за счет обеспечения дополнительного рабочего пространства. Упрощенная конструкция внутри станка делает более удобным его обслуживание.
Технические характеристики:
Общие параметры
Ход (X/Y/Z/W) (мм)
2500 / 2000 / 1500 / 550
2500 / 2000 / 1500 / 550
3000 / 2000 / 1600 / 700
Перемещение по осям
Ускоренные перемещения X/Y/Z (м/мин)
12
12
10
Скорость рабочих подач X/Y/Z (мм/мин)
8000
8000
1~4000
Автомат смены инструмента (АСИ)
Тип хвостовика инструмента ()
BT50 / DIN69871 / CAT50 (BIG PLUS)
BT50 / DIN69871 / CAT50 (BIG PLUS)
BT50 / DIN69871 / CAT50 (BIG PLUS)
Ёмкость инструментального магазина (шт)
40/60/90
40/60/90/120
40/60/90/120
Инструментальная оснастка
Привод инструмента - скорость вращения (об/мин)
4000
4000
2500
Базовая комплектация
Защитные направляющие осей X и Z
Защита направляющих колонн оси Y
Система фиксации по оси Y
Система фиксации по оси W
Ориентация шпинделя
Ручной импульсный генератор
Кронштейн подвеса у ЧПУ
Лампа вызова оператора (красная, желтая, зеленая)
Поддон для сбора СОЖ по оси Z
Поддон для сбора стружки
Освещение рабочей зоны
Ножной переключатель зажима / разжима инструмента
Набор инструментов для обслуживания
Система автоматической смазки
Силовой согласующий трансформатор
Двухконтактная система оснастки
Поставляются заказчику по спецификации к договору (контракту) за отдельную плату
15" монитор
Абсолютные энкодеры по всем осям
Высокоскоростной шпиндель
Шпиндель увеличенной мощности
Устройство автоматической смены инструментов 40 / 60 / 90
Увеличение размеров палет
Изготовление палет с Т-образными пазами и базирующими элементами
Устройство автоматической смены палет карусельного, конвейерного и маятникового типа, в том числе для интеграции в ГПС
Увеличение высоты колонны
Кабинетное ограждение
Подача СОЖ увеличенной производительности
Ситсема подачи СОЖ через шпиндель под высоким давлением
Маслоотделитель из СОЖ
Система сдува / смыва / удаления / траспортировки стружки
Подготовка станка для работы с 4-й осью
Система размерной привязки инструмента
Система обмера деталей
Зажимные приспособления, угольники, тиски, призмы
Угловые головки, индексируемые, управляемые от ЧПУ планшайбы
