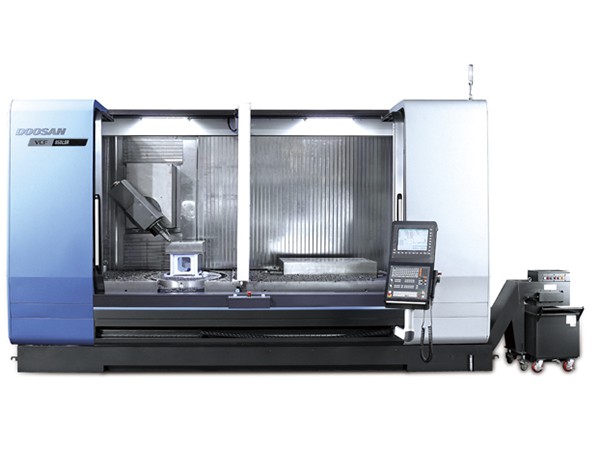

Портальные вертикальные обрабатывающие центры серии VCF (850, 850L, 850SR, 850LSR) Серия VCF 850 — это новые многофункциональные вертикальные фрезерные металлообрабатывающие центры с широким спектром возможностей. За счет подвижной колонны станок VCF 850 имеет ход по оси Х до 3 метров, улучшенную эргономичность и эффективность. Увеличению производительности способствует также возможность установки различных опций, в том числе поворотного стола и центральной перегородки.
| Технические характеристики: | |||||||||
|
VCF 5500SL
|
VCF 5500UL
|
VCF 550L
|
|||||||
| Ход по осям | |||||||||
| Ход по оси X, (мм) | 6200 | 5000 | 2200 | ||||||
| Ход по оси Y, (мм) | 550 | 550 | 550 | ||||||
| Ход по оси Z, (мм) | 570 | 570 | 510 | ||||||
| Мощность | |||||||||
| Максимальная частота вращения шпинделя (об/мин) | 12000 | 12000 | 12000 | ||||||
| Максимальная мощность мотора (кВт) | 18.5 | 32 | 18.5 | ||||||
| Максимальный крутящий момент (Hm) | 117.8 | 117.8 | 117.8 | ||||||
| Инструментальный конус | ISO40 | ||||||||
| Размер стола | |||||||||
| Ширина (мм) | 6600 | 5600 | 2500 | ||||||
| Длина (мм) | 580 | 550 | 580 | ||||||
| Макс. вес заготовки (кг) | 7500 | 6000 | 2000 | ||||||
| Габариты | |||||||||
| Длина (мм) | 10160 | 8410 | 4590 | ||||||
| Ширина (мм) | 3571 | 3571 | 2950 | ||||||
| Высота (мм) | 3420 | 3420 | 3030 | ||||||
| Вес (кг) | 26000 | 23000 | 12000 | ||||||
| Технические характеристики: | ||||||||||
|
VCF 850 II
|
VCF 850L II
|
VCF 850LSR II
|
VCF 850SR II
|
|||||||
| Ход по осям | ||||||||||
| Ход по оси X, (мм) | 2000 | 3000 | 3000 | 2000 | ||||||
| Ход по оси Y, (мм) | 850 | 850 | 850 | 850 | ||||||
| Ход по оси Z, (мм) | 800 | 800 | 800 | 800 | ||||||
| Мощность | ||||||||||
| Максимальная частота вращения шпинделя (об/мин) | 12000 | 12000 | 12000 | 12000 | ||||||
| Максимальная мощность мотора (кВт) | 32 | 32 | 32 | 32 | ||||||
| Максимальный крутящий момент (Hm) | 204 | 204 | 204 | 204 | ||||||
| Инструментальный конус | ISO40 | ISO40 | ISO40 | ISO40 | ||||||
| Размер стола | ||||||||||
| Ширина (мм) | 2500 | 3500 | 3500 | 2500 | ||||||
| Длина (мм) | 870 | 870 | 870 | 870 | ||||||
| Макс. вес заготовки (кг) | 3500 | 3500 | 3500 | 3500 | ||||||
| Габариты | ||||||||||
| Длина (мм) | 3795 | 3795 | 3795 | 3795 | ||||||
| Ширина (мм) | 4440 | 5440 | 5440 | 4440 | ||||||
| Высота (мм) | 3205 | 3205 | 3205 | 3205 | ||||||
| Вес (кг) | 22000 | 24000 | 24000 | 22000 | ||||||
