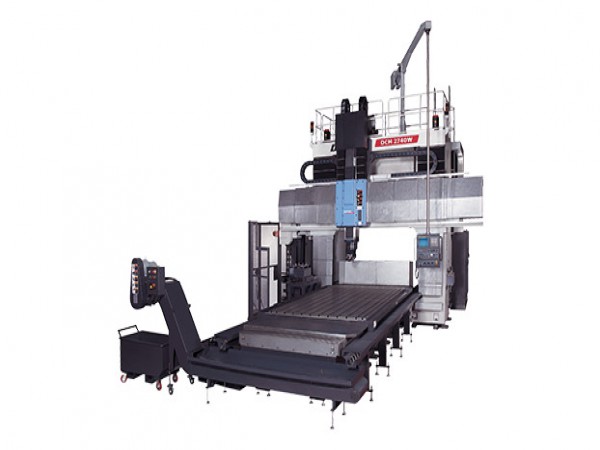

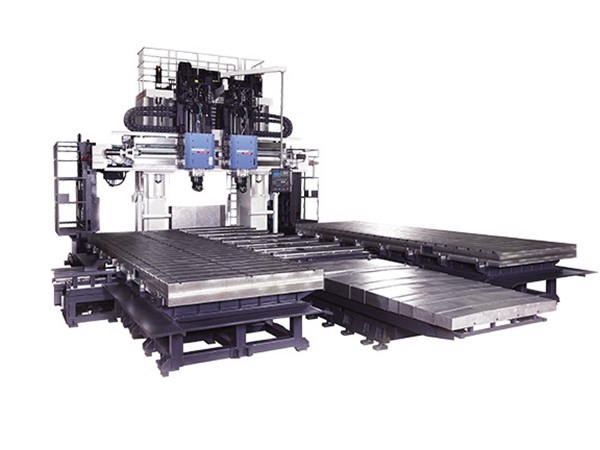

Серия портальных 5-осевых обрабатывающих центров DCM предлагает высокопроизводительное и высокоточное решение для обработки больших деталей. Станки с различными шпиндельными головками и опциями шпинделя обеспечивают непревзойденную мощность и эксплуатационную гибкость.
Эти станки идеально подходят для производства больших, сложных и высокоточных деталей в нефтегазовой и аэрокосмической отрасли, а также в производстве ветровых турбин и тяжелой строительной техники.
| Технические характеристики: | |||||||||||
|
DCM
2740F ΙΙ
|
DCM
2750F
|
DCM
2760F
|
DCM
2780F
|
DCM
3250F
|
|||||||
| Ход по осям | |||||||||||
| Ход по оси X, (мм) | 4250 | 5250 | 6250 | 8250 | 5250 | ||||||
| Ход по оси Y, (мм) | 3200 | 3200 | 3200 | 3200 | 3700 | ||||||
| Ход по оси Z, (мм) | 700 | 700 | 700 | 700 | 700 | ||||||
| Мощность | |||||||||||
| Максимальная частота вращения шпинделя (об/мин) | 6000 | 6000 | 6000 | 6000 | 6000 | ||||||
| Максимальная мощность мотора (кВт) | 45 | 45 | 45 | 45 | 45 | ||||||
| Максимальный крутящий момент (Hm) | |||||||||||
| Инструментальный конус | |||||||||||
| Размер стола | |||||||||||
| Ширина (мм) | |||||||||||
| Длина (мм) | |||||||||||
| Макс. вес заготовки (кг) | 20000 | 25000 | 30000 | 40000 | 33000 | ||||||
| Габариты | |||||||||||
| Длина (мм) | 11200 | 13375 | 15710 | 19710 | 13375 | ||||||
| Ширина (мм) | 7730 | 7730 | 7730 | 7730 | 8230 | ||||||
| Высота (мм) | 6700 | 6700 | 6700 | 6700 | 6700 | ||||||
| Вес (кг) | 65000 | 68000 | 71000 | 77000 | 82000 | ||||||
| Технические характеристики: | |||||||||||
|
DCM
3260F
|
DCM
3280F
|
DCM
3710F
|
DCM
3780F
|
DCM
4280F
|
|||||||
| Ход по осям | |||||||||||
| Ход по оси X, (мм) | 6250 | 8250 | 10250 | 8250 | 8250 | ||||||
| Ход по оси Y, (мм) | 3700 | 3700 | 4200 | 4200 | 5000 | ||||||
| Ход по оси Z, (мм) | 700 | 700 | 1000 | 1000 | 1000 | ||||||
| Мощность | |||||||||||
| Максимальная частота вращения шпинделя (об/мин) | |||||||||||
| Максимальная мощность мотора (кВт) | 45 | 45 | 45 | 45 | 45 | ||||||
| Максимальный крутящий момент (Hm) | |||||||||||
| Инструментальный конус | |||||||||||
| Размер стола | |||||||||||
| Ширина (мм) | |||||||||||
| Длина (мм) | |||||||||||
| Макс. вес заготовки (кг) | 39000 | 45000 | 45000 | 45000 | 40000 | ||||||
| Габариты | |||||||||||
| Длина (мм) | 15710 | 19710 | 24380 | 19710 | 20915 | ||||||
| Ширина (мм) | 8230 | 8230 | 9660 | 8730 | 9962 | ||||||
| Высота (мм) | 6700 | 6700 | 7050 | 6700 | 7870 | ||||||
| Вес (кг) | 86000 | 94000 | 200000 | 112000 | 130000 | ||||||
