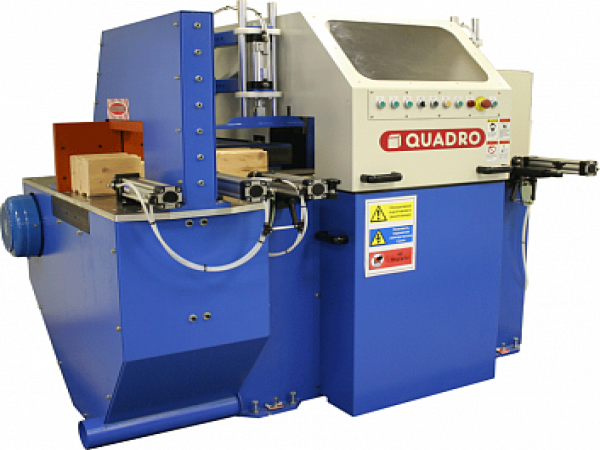

Чашкорезный станок QUADRO -250TS

Узел: 2 узла – торцовка, чашка Фрезы: 4 фрезы по 7,5 кВт Макс. ширина паза: 220 мм Напряжение сети: 380 В

НАЗНАЧЕНИЕ:

,Электронная защита электродвигателей, Гидропневматическая подача фрезерных узлов, Фрезерные группы снабжены защитными кожухами, Регулирование межцентрового расстояния между парами вертикальных и горизонтальных узлов- по механическому счетчику с цифровой индикацией, Мощный пневматический прижим заготовок исключает смещение детали в процессе фрезерования, Ускоренный отвод вертикальных и горизонтальных фрезерных суппортов за счет регулировки пневмопривода подачи обеспечивает сокращение цикла обработки и увеличение производительности станка. Большой защитный кожух защищает от шума и пыли, Управление узлами станка выведено на переднюю панель, Безопасный пуск с 2-х рук.,

НАЗНАЧЕНИЕ:

Станок предназначен для фрезеровки угловых соединений с целью получения высококачественных деталей домов из стенового профилированного бруса. Данная модель разработанная на базе аналогичного швейцарского и итальянского оборудования. При разработке данного станка были учтены недостатки оборудования предыдущих поколений.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станок применяется в качестве самостоятельной технологической единицы при изготовления деталей из стенового бруса на предприятиях по производству брусовых домов различной производственной мощности. Обработка бруса происходит за один проход.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

Электронная защита электродвигателей, Гидропневматическая подача фрезерных узлов, Фрезерные группы снабжены защитными кожухами, Регулирование межцентрового расстояния между парами вертикальных и горизонтальных узлов- по механическому счетчику с цифровой индикацией, Мощный пневматический прижим заготовок исключает смещение детали в процессе фрезерования, Ускоренный отвод вертикальных и горизонтальных фрезерных суппортов за счет регулировки пневмопривода подачи обеспечивает сокращение цикла обработки и увеличение производительности станка. Большой защитный кожух защищает от шума и пыли, Управление узлами станка выведено на переднюю панель, Безопасный пуск с 2-х рук.

ОБРАЗЕЦ ПОЛУЧАЕМОЙ ПРОДУКЦИИ КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ УЗЕЛ ФРЕЗЕРОВАНИЯ 4-Х СТОРОННЕГО ПАЗА

Усиленная конструкция фрезерного агрегата позволяет обрабатывать заготовки сечением 245*250мм за один установ заготовки. Настройка глубины фрезерования осуществляется по механическому счетчику, Прижим заготовки осуществляется двумя горизонтальными пневматическими прижимами + 2 вертикальными пневматическими прижимами + 1 вертикальный пневмоприжим с широкой площадкой (длиной 40 см)

Перемещение фрезерных агрегатов осуществляется гидропневматически с различной скоростью подачи за один цикл: Холостое перемещение фрезерного агрегата осуществляется с повышенной скоростью, Рабочее перемещение с более низкой скоростью. За счет увеличенной длины валов возможна установка 2-х инструментов на одном валу, что позволяет производить обработки типа "скандинавское шале".

ПИЛЬНЫЙ УЗЕЛ

Предназначен для чистовой торцовки в размер деталей из стенового бруса. Плоскость торца детали строго перпендикулярна оси и является технологической базой при выполнении последующих технологических операций. Пильный диск в комплекте поставки
