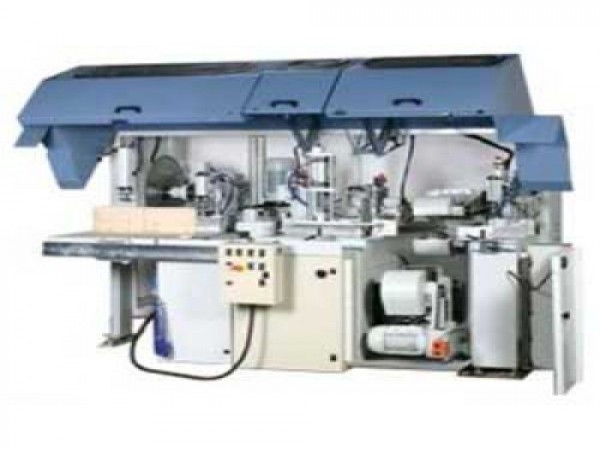

Чашкорезный станок BLOX

Отличительные особенности: Обработка бруса происходит на одном станке и за один проход:

• пиление (торцовка)
• фрезерование выемок (венцов) с помощью горизонтального и вертикального фрезерных агрегатов
• сверление отверстий
• фрезерование пазов в торце заготовки
• Максимальное сечение 230х230 мм
• Ширина формируемого паза за один проход 160 мм
• Узел торцовки бруса в размер
• Узел фрезерования торцевого паза под окна и монтажные соединения
• Сверлильный узел для изготовления отверстий под нагель и проводку

Предлагаемый станок оснащен согласно всем требованиям безопасности труда (CE-Konform) - с защитным кожухом и автоматическим рабочим циклом.Управление станком:

• Нажатием включателя включается зажим заготовки.
• Коротким нажатием на другой включатель включается автоматический цикл обработки.

После выполнения операции и возвращения обрабатывающих узлов в исходное положение заготовка автоматически разжимается.Рабочий цикл в любой момент может быть прекращен с помощью аварийного выключателя. Электрическое управление сконструировано таким способом, что обслуживающий персонал не имеет никакой возможности сделать ошибочную манипуляцию, управляя станком. Преимущества станка по сравнению с аналогами:

• Станок поставляется с полностью закрытыми кожухами торцовочного, фрезерного чашкозарезного, фрезерного торцевого и сверлильного агрегатов в СЕ исполнении. Концевые выключатели автоматически останавливают работу станка при открытии кожухов. Защитные кожуха обеспечивают минимальный уровень шума и эффективную аспирацию отходов от режущих инструментов (существенно увеличивается срок службы инструмента)
• Скорость перемещения фрезерного чашкозарезного узла увеличена на 30% (увеличение производительности)
• Торцовочный узел снабжён диском диаметром 600 мм, что позволяет торцевать заготовки толщиной 230 мм (стандартно не более 160 мм).
• Торцовочный узел оснащён устройством автоматической подачи, что гарантирует максимальную точность реза и увеличенный срок службы инструмента на 30 %.
• Ширина фрез в опциональном исполнении достигает 160 мм, что обеспечивает большую производительность станка.
• Сверлильный узел оснащён устройством ступенчатой автоматической подачи, что гарантирует максимальную точность сверления и увеличенный срок службы инструмента до 30%.
• Фрезерный торцевой узел оснащён устройством автоматической гидропневматической подачи, что гарантирует максимальную точность фрезерования и увеличенный срок службы инструмента.
• Скорость вращения фрезерного инструмента на чашкозарезном блоке увеличена на 30% для избежания сколов на фасочных элементах чашки (при меньшей скорости вращения присутствуют сколы)
• Опционально станок может комплектоваться принимающими рольгангами с дистанционно управляемыми позиционируемыми стопорными устройствами (в остальных моделях опция отсутствует)

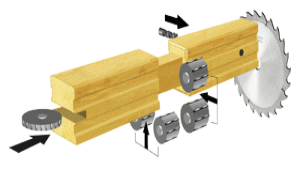

Схема обработки

НАКЛОННЫЙ, АВТОМАТИЧЕСКИ УПРАВЛЯЕМЫЙ АГРЕГАТ ДЛЯ ТОРЦОВКИ И ПИЛЕНИЯ.

Агрегат смонтирован на левой стороне станка. Для укладки заготовки смонтирован спец. в ручную передвигаемый столик, на котором смонтирован весь пильный агрегат. Агрегат передвигается на термически обработанных и отшлифованных точных направляющих. •Диаметр пилы: 600 мм •Максимальное сечение заготовок: 230x230 мм •Перемещение пильного узла осуществляется гидропневматически •Мощность двигателя: 7.5 кВт •Два пневматических прижимных цилиндра для фиксации заготовки •Диаметр отвода стружки - 100 мм •Пильный диск поставляется за отдельную плату

АГРЕГАТ СВЕРЛЕНИЯ ОТВЕРСТИЙ.

•Максимальный диаметр отверстия: 35 мм

•Максимальная глубина сверления: 350 мм

•Вертикальное перемещение агрегата, осуществляемое вручную: 85 мм

•Вертикальное устройство позиционирования агрегата с механическим считывателем

•Максимальное перемещение узла: 350 мм

•Настройка горизонтального перемещения осуществляется электрическими концевыми выключателями

•Гидропневматический привод

•Мощность двигателя - 2,2 квт

•Скорость вращения 2900 об/мин

•Два пневматических прижимных цилиндра

УЗЕЛ ФРЕЗЕРОВАНИЯ ТОРЦЕВОГО ПАЗА ПОД ОКНА И МОНТАЖНЫЕ СОЕДИНЕНИЯ.

•Посадочный диаметр инструмента 30 мм

•Максимальный диаметр фрез 230 мм

•Минимальная ширина фрезерования - 20 мм

•Максимальная ширина фрезерования - 40 мм

•Максимальная глубина паза - 75 мм

•Вертикальное устройство позиционирования агрегата с механическим считывателем

•Гидропневматический привод

•Мощность двигателя - 4 кВт

•Скорость вращения 4640 об/мин

•Два пневматических прижимных цилиндра для фиксации заготовки

•Диаметр аспирационного патрубка 100 мм
