Чашкорезный станок QUADRO-250T

НАЗНАЧЕНИЕ: Станок QUADRO-250T предназначен для фрезеровки угловых соединений с целью получения высококачественных деталей домов из стенового профилированного бруса. Данная модель разработанная на базе аналогичного швейцарского и итальянского оборудования. При разработке данного станка были учтены недостатки оборудования предыдущих поколений. ОБЛАСТЬ ПРИМЕНЕНИЯ: Станок применяется в качестве самостоятельной технологической единицы при изготовления деталей из стенового бруса на предприятиях по производству брусовых домов различной производственной мощности. Обработка бруса происходит за один проход. ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

• Электронная защита электродвигателей;
• Гидропневматическая подача фрезерных узлов;
• Фрезерные группы снабжены защитными кожухами;
• Регулирование межцентрового расстояния между парами вертикальных и горизонтальных узлов- по механическому счетчику с цифровой индикацией;
• Мощный пневматический прижим заготовок исключает смещение детали в процессе фрезерования;
• Ускоренный отвод вертикальных и горизонтальных фрезерных суппортов за счет регулировки пневмопривода подачи обеспечивает сокращение цикла обработки и увеличение производительности станка.
• Большой защитный кожух защишает от шума и пыли;
• Управление узлами станка выведено на переднюю панель;
• Безопасный пуск с 2-х рук.

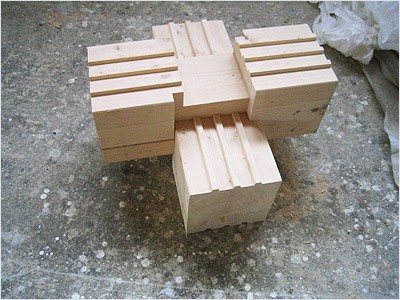

ОБРАЗЕЦ ПОЛУЧАЕМОЙ ПРОДУКЦИИ

КОНСТРУКТИВНЫЕ ОСОБЕНОСТИ

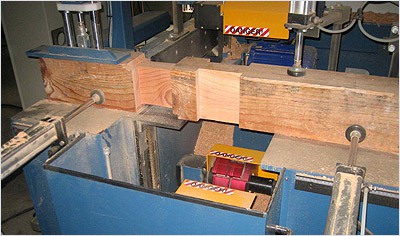

Узел фрезерования 4-х стороннего паза

Усиленная конструкция фрезерного агрегата позволяет обрабатывать заготовки сечением 245*250мм за один установ заготовки. Настройка глубины фрезерования осуществляется по механическому счетчику; Прижим заготовки осуществляется двумя горизонтальными пневматическими прижимами + 2 вертикальными пневматическими прижимами + 1 вертикальный пневмоприжим с широкой площадкой (длиной 40 см)

Перемещение фрезерных агрегатов осуществляется гидропневматически с различной скоростью подачи за один цикл: Холостое перемещение фрезерного агрегата осуществляется с повышенной скоростью, Рабочее перемещение с более низкой скоростью. За счет увеличенной длины валов возможна установка 2-х инструментов на одном валу, что позволяет производить обработки типа «скандинавское шале».
