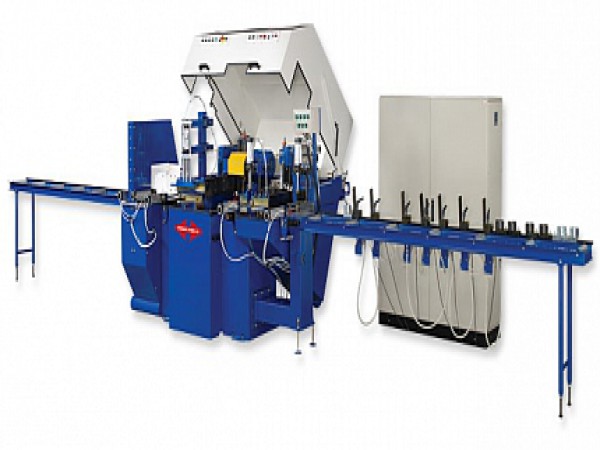

Чашкорезный станок Quadro-250-4 (HP 2000)

НАЗНАЧЕНИЕ:

Станок предназначен для проведения полного цикла технологических операций по изготовлению высококачественных деталей домов из стенового профилированного бруса.  Новая  модель  разработанная  на  базе  аналогичного  швейцарского  и итальянского оборудования. При разработке данного станка были учтены недостатки оборудования предыдущих поколений.

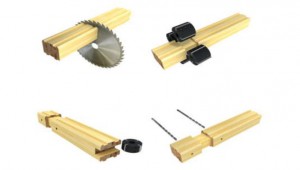

СХЕМЫ  ОБРАБОТКИ

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станок применяется в качестве самостоятельной технологической единицы при изготовления деталей из стенового бруса на предприятиях по производству брусовых домов   средней и большой мощности. Обработка бруса происходит на одном станке и за один проход в следующей последовательности: - пиление (торцовка); - фрезерование выемок (венцов) с помощью горизонтального и вертикального фрезерных агрегатов; - фрезерование пазов для установки окон и дверей; - сверление отверстий.

ОБРАЗЦЫ  ПОЛУЧАЕМЫХ ИЗДЕЛИЙ:

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

-Надежная  массивная  станина  позволяет  разместить  полный  комплект исполнительных механизмов, необходимых для производства деталей из профилированного бруса, при этом обеспечивается высокая жесткость системы приспособление-инструмент-деталь;

-Все рабочие группы перемещаются на высокоточных направляющих;

-Фрезерные группы снабжены защитными кожухами. Горизонтальная и вертикальная подача фрез гидропневматическая регулируемая;

-Увеличенная  мощность  приводов  позволяет  производить  фрезеровку  при повышенных скоростях подачи. Имеется возможность регулировки межцентрового расстояния между парами вертикальных и горизонтальных фрез;

-Мощный пневматический прижим заготовок исключает смещение детали в процессе фрезерования.

К О Н С Т Р У К Т И В Н Ы Е     О С О Б Е Н О С Т И

ПИЛЬНЫЙ УЗЕЛ

Предназначен для чистовой торцовки в размер деталей из стенового бруса. Плоскость торца детали строго перпендикулярна оси и является технологической базой при выполнении последующих технологических операций. Диаметр пилы: 750 мм Перемещение пилы осуществляется гидропневматически Мощность пильного узла: 7.5 кВт Прижим заготовки осуществляется двумя пневматическими прижимами

УЗЕЛ ФРЕЗЕРОВАНИЯ УГЛОВОГО СОЕДИНЕНИЯ

Предназначен для фрезерования пазов в стеновом брусе с четырех сторон. Система этих пазов составляет узел углового соединения придающего жесткость конструкции дома и препятствующий продуванию. Диаметр вала 40 мм Две вертикальных фрезы диаметром 270 мм+ 230 мм Две горизонтальные фрезы диаметром 180 мм Настройка глубины фрезерования с механическим счетчиком. Прижим заготовки осуществляется двумя пневматическими прижимами. Перемещение фрез осуществляется гидропневматически. Мощность каждого двигателя фрезы: 7,5 кВт

УЗЕЛ ФРЕЗЕРОВАНИЯ ПАЗА ПОД ОБСАД

Предназначен для получения вертикальных пазов в торцах деталей из стенового бруса выступающих в оконных и дверных проемах. Этот паз необходим для закрепления обсадной коробки, препятствующей защемлению оконных блоков при усадке дома. Диаметр вала 30 мм Максимальный диаметр фрезы = 230 мм Перемещение фрез осуществляется гидропневматически Мощность двигателя : 7,5 кВт Прижим заготовки осуществляется двумя пневматическими прижимами

СВЕРЛИЛЬНЫЙ УЗЕЛ

Предназначен для точного сверления вертикальных отверстий в деталях из стенового бруса. После сборки стены дома через эти отверстия пропускают металлические шпильки предназначенные для стягивания брусьев стены. Диаметр сверла 12-35 мм Глубина сверления 320 мм Горизонтальное перемещение узла осуществляется гидро-пневматически Мощность двигателя: 2,2 кВт Прижим заготовки осуществляется пневматическим прижимом; Двуручный безопасный пуск.

ОПЦИЯ

Подающий и выходной рольганги для бруса, на выходном рольганге установлены 7 шт. пневматически управляемых откидных упоров которые служат для быстрой переналадки станка при производстве большого количества однотипных деталей.
