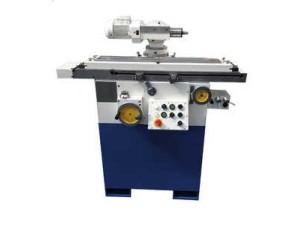

Заточной станок вз-818

Универсальный заточной станок предназначен для заточки и доводки основных видов режущих инструментов из инструментальной стали, твердого сплава и минералокерамики абразивными, алмазными и эльборовыми кругами. Станок может выполнять круглое шлифование (наружное и внутреннее), плоское шлифование.

Преимущества конструкции станка:

• столазамкнутые роликовые стальные направляющие стола и каретки, позволяющие устанавливать на стол тяжелые приспособления и детали без потери точности перемещения, а также обеспечивающие долговечность;
• беззазорный привод стола от маховика; двигатель шлифовального круга развернут в сторону, противоположную шпинделю, что существенно расширяет технологические возможности и сокращает время переналадки;
• малые габариты станка при больших технологических возможностях;
• рабочее продольное перемещение станка и поперечное перемещение шлифовальной головки осуществляется вручную по замкнутым паправ яющим качения, что повышает точность обработки; вертикальное перемещение шлифовальной головки осуществляется вручную и механизированно;
• механизированные подъем и опускание шлифовальной головки способствуют улучшению условий труда и снижению вспомогательного времени;
• шпиндель шлифовального круга может поворачиваться в горизонтальной плоскости на 360°, в вертикальной — на 20° вверх и на 180° вниз относительно горизонтальной оси, что упрощает настройку на заданный угол заточки и значительно расширяет технологические возможности станка;
• пульт управления легко доступен оператору с любого из 3-х рабочих мест;
• заточка многолезвийного инструмента с поперечной подачей до жесткого упора ведет к повышению производительности и точности обработки;
• на станке может быть использовано пылеотсасывающее устройство;
• большое число приспособлений, входящих в комплект и стоимость станка и поставляемых по особому заказу, позволяет выполнять почти все виды существующих заточных работ.

Область применения: инструментальные заводы, инструментальные цеха и другие отрасли промышленности, связанные с металлообработкой.

Базовая комплектация

• Бабка универсальная ВЗ-318. П1
• Бабка передняя ВЗ-318. П2
• Бабка задняя ВЗ-318. П3
• Упорка универсальная 3Е642Е. П4
• Приспособление для линейной правки круга и установки центров ВЗ-318. П5.
