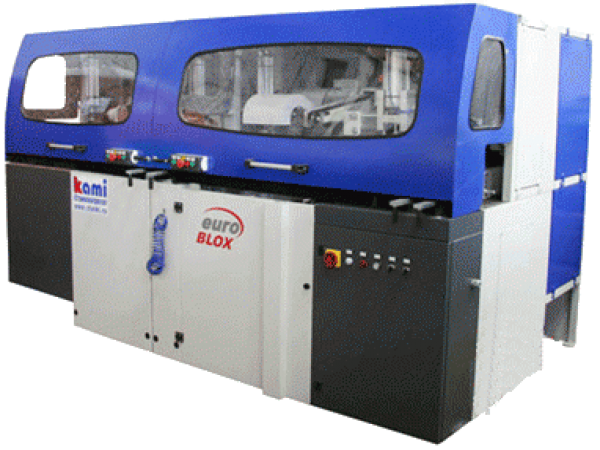

Универсальный чашкорезный станок EURO BLOX 230

НАЗНАЧЕНИЕ:

Станок предназначен для проведения полного цикла технологических операций по изготовлению высококачественных деталей домов из стенового профилированного бруса. Новая модель разработанная на базе аналогичного швейцарского и итальянского оборудования. При разработке данного станка были учтены недостатки оборудования предыдущих поколений.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станок применяется в качестве самостоятельной технологической единицы при изготовления деталей из стенового бруса на предприятиях по производству брусовых домов средней и большой мощности. Обработка бруса происходит на одном станке и за один проход в следующей последовательности: - пиление (торцовка); - фрезерование пазов для установки окон и дверей; - фрезерование выемок (венцов) с помощью горизонтального и вертикального фрезерных агрегатов; - сверление отверстий.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

-Надежная массивная станина позволяет разместить полный комплект исполнительных механизмов, необходимых для производства деталей из профилированного бруса, при этом обеспечивается высокая жесткость системы приспособление-инструмент-деталь;

-Все рабочие группы перемещаются на высокоточных направляющих;

-Фрезерные группы снабжены защитными кожухами. Горизонтальная и вертикальная подача фрез гидропневматическая регулируемая;

-Увеличенная мощность приводов позволяет производить фрезеровку при повышенных скоростях подачи. Имеется возможность регулировки межцентрового расстояния между парами вертикальных и горизонтальных фрез;

-Мощный пневматический прижим заготовок исключает смещение детали в процессе фрезерования.

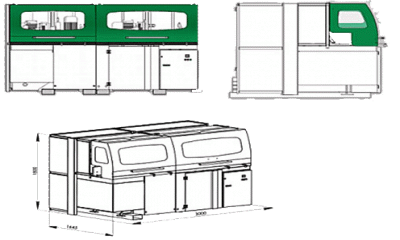

СХЕМА СТАНКА:

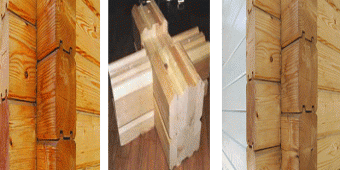

ОБРАЗЦЫ ПОЛУЧАЕМЫХ ИЗДЕЛИЙ:

КОНСТРУКТИВНЫЕ ОСОБЕНОСТИ

Пильный узел

Предназначен для чистовой торцовки в размер деталей из стенового бруса. Плоскость торца детали строго перпендикулярна оси и является технологической базой при выполнении последующих технологических операций. Диаметр пилы: 600 мм Перемещение пилы осуществляется гидропневматически Мощность пильного узла: 7.5 кВт Прижим заготовки осуществляется двумя пневматическими прижимами

Узел фрезерования углового соединения

Предназначен для фрезерования пазов в стеновом брусе с четырех сторон. Система этих пазов составляет узел углового соединения придающего жесткость конструкции дома и препятствующий продуванию. Диаметр вала 40 мм Две вертикальных фрезы диаметром 230 мм Две горизонтальные фрезы диаметром 200 мм Минимальная ширина фрезерования: 61 мм Максимальная ширина фрезерования (длина вала): 200 мм. Настройка глубины фрезерования с механическим счетчиком. Прижим заготовки осуществляется двумя пневматическими прижимами. Перемещение фрез осуществляется гидропневматически. Мощность каждого двигателя фрезы: 7,5 кВт

Узел фрезерования паза под обсад

Предназначен для получения вертикальных пазов в торцах деталей из стенового бруса выступающих в оконных и дверных проемах. Этот паз необходим для закрепления обсадной коробки, препятствующей защемлению оконных блоков при усадке дома. Диаметр вала 40 мм Максимальный диаметр фрезы = 230 мм Минимальная ширина обработки= 21 мм Максимальная ширина обработки = 40 мм Максимальная глубина фрезерования 50 мм Перемещение фрез осуществляется гидропневматически Мощность двигателя : 4 кВт Скорость вращения: 4640 об/мин Прижим заготовки осуществляется двумя пневматическими прижимами

Сверлильный узел

Предназначен для точного сверления вертикальных отверстий в деталях из стенового бруса. После сборки стены дома через эти отверстия пропускают металлические шпильки предназначенные для стягивания брусьев стены. Макс. Диаметр сверла 35мм Глубина сверления 350мм Вертикальная регулировка положения узла сверления 85 мм Горизонтальное перемещение узла осуществляется гидропневматически Мощность двигателя: 2,2 кВт Прижим заготовки осуществляется пневматическим прижимом; Двуручный безопасный пуск.
