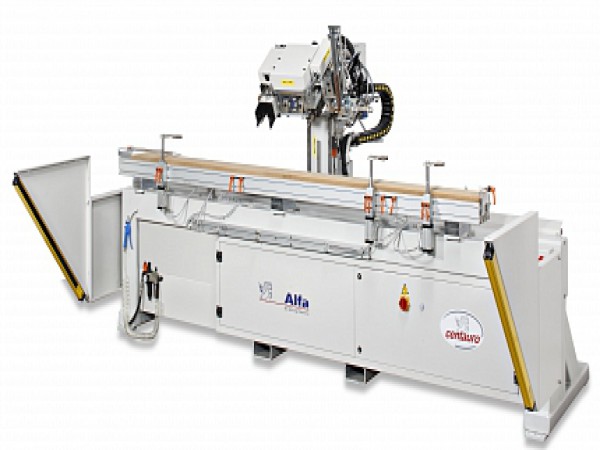

Центр сверлильно - пазовальный с ЧПУ мод. 'ALFA'

Назначение:

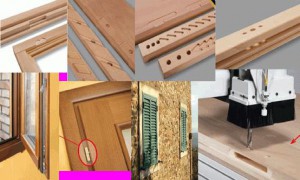

Центр предназначен для выборки пазов под петли и замки, сверления глухих и сквозных отверстий в дверных полотнах и коробках, оконных блоках для последующей установки различной фурнитуры.

Область применения:

Применяется как для выполнения индивидуальных заказов, так и для серийного производства окон и дверей на малых средних и крупных предприятиях, а также в дверных салонах и цехах по производству столярных изделий.

Конструктивные особенности:

Основной программируемый шпиндель

Имеет возможность фрезерования в автоматическом режиме дверного полотна, оконных блоков и других заготовок как вертикально, так и горизонтально. Используется надежный, высокоточный шпиндель Итальянского производства мощностью 3,3 кВт. При планировании загрузки станка более 1 рабочей смены рекомендуется установка шпинделя мощностью 5,6 кВт (опция).

Размеры пермещения

Схема возможных размеров перемещения основного шпинделя в стандартной комплектации.

Цанга

Для крепления инструмента в стандартной комплектации используется цанга ER-32 для фрез диаметром 16 мм.

Задние упоры

Фронтальное базирование заготовки осуществляется при помощи 2-х перемещаемых убирающихся пневматических упоров.

Боковые упоры

Торцевое базирование осуществляется по 2-м упорам с механической регулировкой.

Опоры для заготовок

Станок комплектуется 2-мя суппортами для поддержания обрабатываемых заготовок.

Фиксация заготовок

Система обеспечивает надежное крепление заготовок во время обработки при помощи 3-х регулируемых пневмоприжимов.

Панель управления Power 1000

Сенсорная панель управления Touch Screen с уже внесенными макрокомандами гарантирует простое и интуитивное управление. Позволяет быстро переключаться между выполняемыми станком операциями. Станок легок и прост в программировании задач.

Дополнительные опции:

Основной шпиндель

R0842 Увеличение мощности шпинделя до 5,6 кВт + инвертер. R0865 Быстрая смена инструмента ISO 30 (только для стандартного двигателя 3,3 кВт) + 2 держателя инструмента. R0865 Механическая смена инструмента HSK 40 для шпинделей 3,3 и 5,6 кВт + 2 держателя инструмента.

Сверлильный узел

R0840 Сверлильный узел для установки ввертных петель Ануба с наклоном вручную -10°/+90°

Дополнительный фрезерный узел

Фрезерование пазов с прямыми углами для петель или замков R0857 Дополнительный фрезерный узел с цангой ER25 и фрезой 3мм

Размеры перемещения дополнительного фрезерного узла

Схема возможных размеров перемещения дополнительного шпинделя для прямоугольных пазов. Опция R0857

Установка петель ANUBA R0887

Завинчиватель для петель Ануба с загрузчиком (только с опциями R0840+R0864)   R0864 Управление при помощи ЧПУ наклона фрезерного узла -10°/+90°

Расширение возможностей обработки R0841 Увеличение хода по оси Y до 400 мм.

Удобство работы оператора R0873 Устройство для подъема и поворота двери.

Крепление инструмента R0849 Дополнительный патрон ISO 30 для крепления инструмента.

R0850 Дополнительный патрон HSK 40 для крепления инструмента.

Лицензионное программное обеспечение R0850 Дополнительный патрон HSK 40 для крепления инструмента.

Офисная версия ПО R0835 Программа редактор для ПК с Windows

Возможности центра
