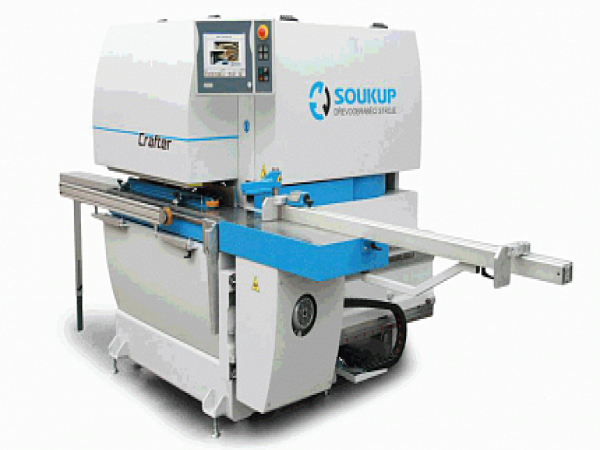

Угловой оконный центр с ЧПУ CRAFTER

НАЗНАЧЕНИЕ:

Обрабатывающий центр с ЧПУ Crafter предназначен для производства стандартных и специальных окон и дверей. Благодаря имеющемуся в комплектации машины программному обеспечению WinCreator происходит автоматическая калькуляция отдельных компонентов до начала их производства.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется на малых и средних оконных и дверных производствах.

ПРОИЗВОДИТЕЛЬНОСТЬ:

Производительность составляет около 10-15 одностворчатых окон в смену, используя традиционный способ наружной обгонки оконных створок после сборки.

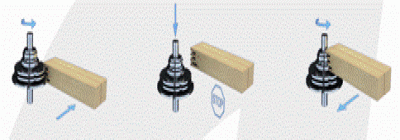

СХЕМА ОБРАБОТКИ

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Обрабатывающий центр с ЧПУ имеет компактную форму и состоит из шипорезной и профилирующей машин. Нарезание шипов осуществляется одновременно на двух заготовках. Используя возвратный конвейер (опция) - возможно управление станком одним оператором. Нарезание шипов при подаче каретки вперед и нарезание контр-профиля при подаче каретки назад

В изготовлении станин обеих машин(шипореза и профилера) применяется листовая сталь с усиленными ребрами жесткости для того, чтобы получить монолитную компактную машину с жесткой и высокоустойчивой конструкцией, которая, в свою очередь, сможет противостоять тяжелым нагрузкам.

Все рабочие агрегаты передвигаются по первоклассным направляющим качения, приводимых в действие через прецизионную шарико-винтовую пару. Наружная обработка собранных оконных створок осуществляется по специальной технологии с использованием шипорезного шпинделя. Последний угол оконной створки частично профилируется на шипорезном шпинделе для того, чтобы избежать сколов на последнем угле оконной створки в ходе наружного фрезерования по периметру.

Оператору не нужно использовать какого-либо куска древесины на конце оконной створки в качестве антискола.

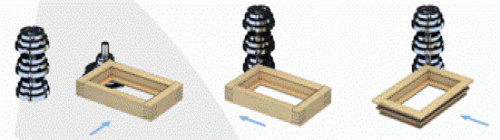

Предварительное фрезерование              Наружное фрезерование оконной створки по периметру последнего угла оконной створки

КОМПОНОВКА Оборудования

Отрезная пила ø 400 мм, мощность двигателя 3 кВт Шипорезная каретка с наклоном +/-45° Упор с цифровым счетчиком Шипорезный агрегат L=320 мм, мощность двигателя 9,2 кВт, 3000 об/мин, макс. диаметр инструмента 320 Профилирующий агрегат L=320 мм, мощность двигателя 7,5 кВт , 6000 об/мин Узел отрезки штапика,  мощность двигателя 2,2 кВт, 6000 об/мин 4-скоростное подающее устройство с 6 колесами

Шипорезная каретка

Профилирующая машина с верхним фрезерным агрегатом

КОМПЛЕКТАЦИЯ CRAFTER Crafter E -  машина поставляется с индустриальным ПК BECKOHOFF с 12“ тачскрин в Windows CE, спроектированным для индустриального применения, которое дополнительно включает: Программное обеспечение на русском языке Компьютер контролирует последовательность шипорезных и профилирующих программ Программы для наружного фрезерования по периметру оконных створок WinCreator – программа для калькулирования компонентов окон из шаблонов окон Передача данных on-line из офиса в машину Автоматически калькулирует требуемую длину для наклонных компонентов
