Токарно-винторезный станок sui 80

Производитель:TRENS

Страна:Словакия

Цена:по запросу

max. Ø обработки: над суппортом 520 мм; над выемкой 870 мм; частота вращения шпинделя 1400

Ваш консультант
тел.: +7 727 226 24 66
моб.: +7 705 554 04 54
моб.: +7 707 587 8877
WhatsApp.: +7 705 554 04 24
e-mail: stanki@kazstanex.kz

описание характеристики комплектация видео

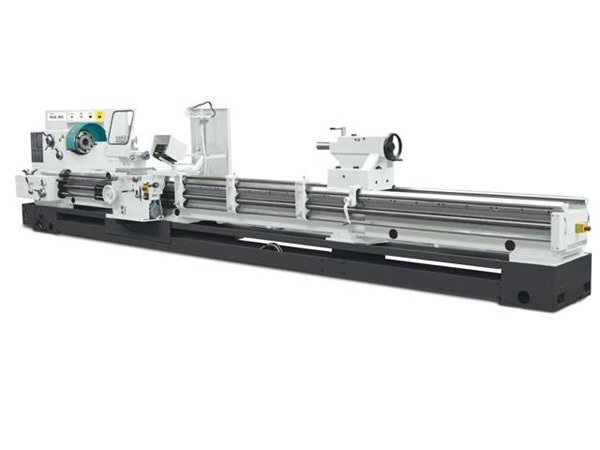

Токарно-винторезный станок sui 80

Токарно-винторезный станок SUI 80 отличается своей массивной конструкцией и очень жесткой станиной, что выгодно для выполнения самых сложных токарных операций в штучном или мелкосерийном производстве. Благодаря своей универсальности выгоден для ремонтных и монтажных мастерских.

Отличительные особенности:

выдающаяся мощность с большим усилием резки
простое техническое обслуживание
длительный срок эксплуатации
низкие эксплуатационные расходы
простое управление с эргономным дизайном
высокоточная обработка
многие варианты исполнения с большим выбором специальной оснастки
длина обточки до 8 метров.

Технические характеристики SUI 80
Рабочая зона
Рабочий диапазон:
Наибольший диаметр обработки,мм	800
Наибольший диаметр обработки над суппортом,мм	520
Наибольший диаметр точения над выемкой,мм	870
Полезная длина выемки,мм	320
Расстояние между центрами,мм	1500, 2000, 3000, 4000, 6000, 8000
Высота оси шпинделя над станиной,мм	395
Ширина станины,мм	550
Главный шпиндель:
Передний конец шпинделя Bajonet (ISO702-III)	B11
Передний конец шпинделя Camlock (ISO702-II)	D11*
Внутренний конус шпинделя	МЕТРИЧ. 100
Отверстие в шпинделе,мм	92
Диаметр шпинделя под передними подшипниками,мм	140
Минимальная частота вращения шпинделя,мин -1	14
Максимальная частота вращения шпинделя,мин -1	1400
Количество передач	17
Привод шпинделя:
Мощность электродвигателя главного шпинделя, кВт	15/18,5*
Максимальный крутящий момент, Нм	45
Предел скорости вращения при максимальном крутящем моменте мин -1	3200
Суппорты с приводами:
Ось X
Диапазон рабочих подач поперечного суппорта мм.об -1	0,03-6,5
Ускоренная подача поперечного суппорта,мм.мин -1	2400
Рабочий ход мм	440
Рабочий ход резцового суппорта,мм	195
Ось Z
Диапазон продольных рабочих подач мм.об -1	0,06-13
Продольная ускоренная подача,мм.мин -1	4800
Рабочий ход мм	по виду зажимного устр.
Инструментальные системы с ручной сменой инструмента
Стандартный резцедержатель	4-x сторон. держат.
Максимальное поперечное сечение резца,мм	40x40
Быстрозажимный резцедержатель	MultiSuisse D*
Высота резца,мм	40/40
Задняя бабка :
Конус в отверстии пиноли	MORSE 5
Диаметр пиноли,мм	110/120*
Ход пиноли,мм	210
Ход задней бабки,мм	-
Управление	вручную/механич.*
Поперечная регулировка,мм	±10
Основные типы резьбы :
Метрическая резьба
- количество	43
- шаг резьбы,мм	0,5-160
Дюймовая резьба Витворта
- количество	40
- шаг резьбы,резьба/1"	1/8-40
Модульная резьба
- количество	36
- шаг резьбы,мм	0,25-48
Питчевая резьба
- количество	42
- количество ходов DP	3/8-80
Габариты станка :
Высота,мм	1700
Ширина,мм	1570
Длина/Масса :
750,мм / кг
1000,мм / кг
1500,мм / кг	3560 / 5180
2000,мм / кг	4060/5440
3000,мм / кг	5060 / 5970
4000,мм / кг	6060/6400
6000,мм / кг	8060 / 7670
8000,мм / кг	10060/8630
