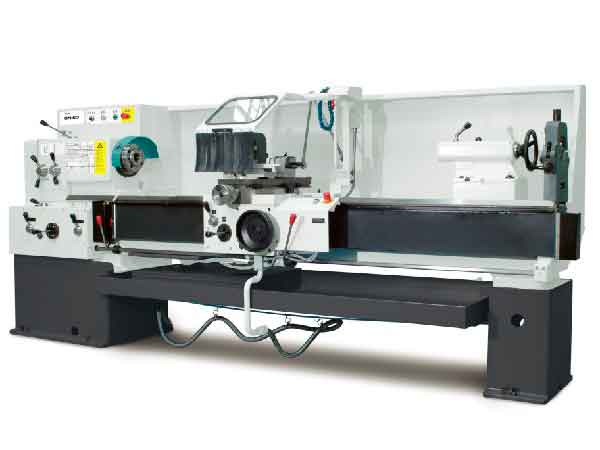

Токарно-винторезный станок sn 50 c

Производитель:TRENS

Страна:Словакия

Цена:по запросу

max. Ø обработки: над суппортом 270 мм; над выемкой 700 мм; частота вращения шпинделя 2000

Ваш консультант
тел.: +7 727 226 24 66
моб.: +7 705 554 04 54
моб.: +7 707 587 8877
WhatsApp.: +7 705 554 04 24
e-mail: stanki@kazstanex.kz

описание характеристики комплектация видео

Токарно-винторезный станок sn 50 c

Токарно-винторезный станок SN 50 C предназначен для профессиональных потребителей штучного и мелкосерийного производства. Выгодно его применение в ремонтных и монтажных мастерских. Это классический токарный станок мощностью основного двигателя 5,5 кВт.

Отличительные особенности:

выгодное соотношение цена/потребительские свойства
простое техническое обслуживание
длительный срок эксплуатации
низкие эксплуатационные расходы
простое управление с эргономным дизайном
высокоточная обработка
многие варианты исполнения с большим выбором специальной оснастки.

Технические характеристики SN 50 C
Рабочая зона
Рабочий диапазон:
Наибольший диаметр обработки,мм	500
Наибольший диаметр обработки над суппортом,мм	270
Наибольший диаметр точения над выемкой,мм	700
Полезная длина выемки,мм	230
Расстояние между центрами,мм	1000, 1500, 2000
Высота оси шпинделя над станиной,мм	250
Ширина станины,мм	340
Главный шпиндель:
Передний конец шпинделя Bajonet (ISO702-III)	B6
Передний конец шпинделя Camlock (ISO702-II)	D6
Внутренний конус шпинделя	MORSE 6
Отверстие в шпинделе,мм	52
Диаметр шпинделя под передними подшипниками,мм	80
Минимальная частота вращения шпинделя,мин -1	22
Максимальная частота вращения шпинделя,мин -1	2000
Количество передач	24
Привод шпинделя:
Мощность электродвигателя главного шпинделя, кВт	5,5
Максимальный крутящий момент, Нм	1200
Предел скорости вращения при максимальном крутящем моменте мин -1	45
Суппорты с приводами:
Ось X
Диапазон рабочих подач поперечного суппорта мм.об -1	0,025–3,2
Ускоренная подача поперечного суппорта,мм.мин -1	1500
Рабочий ход мм	300
Рабочий ход резцового суппорта,мм	140
Ось Z
Диапазон продольных рабочих подач мм.об -1	0,05–6,4
Продольная ускоренная подача,мм.мин -1	3000
Рабочий ход мм	зависит от вида крепления.
Инструментальные системы с ручной сменой инструмента
Стандартный резцедержатель	4-x сторон. держат.
Максимальное поперечное сечение резца,мм	32x20
Быстрозажимный резцедержатель	MultiSuisse С*
Высота резца,мм	32
Задняя бабка :
Конус в отверстии пиноли	MORSE 5
Диаметр пиноли,мм	70
Ход пиноли,мм	180
Ход задней бабки,мм	-
Управление	ручное
Поперечная регулировка,мм	±12
Основные типы резьбы :
Метрическая резьба
- количество	2
- шаг резьбы,мм	0,5-40
Дюймовая резьба Витворта
- количество	38
- шаг резьбы,резьба/1"	1-80
Модульная резьба
- количество	26
- шаг резьбы,мм	0,25-20
Питчевая резьба
- количество	31
- количество ходов DP	2-72
Габариты станка :
Высота,мм	1580
Ширина,мм	1100
Длина/Масса :
750,мм / кг
1000,мм / кг	2640 / 1735
1500,мм / кг	3140/1835
2000,мм / кг	3640/1940
3000,мм / кг
4000,мм / кг
6000,мм / кг
8000,мм / кг
