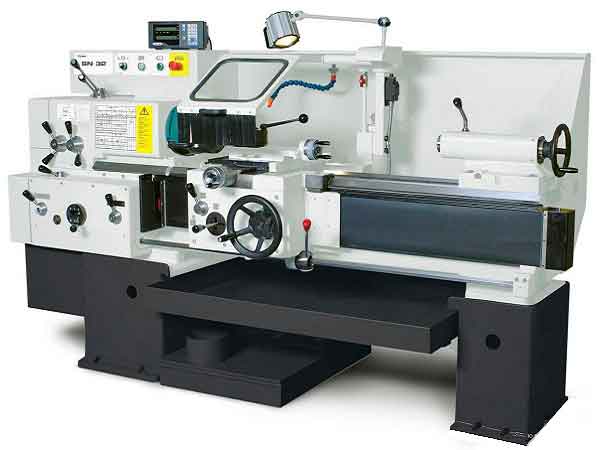

Токарно-винторезный станок sn 32

Производитель:TRENS

Страна:Словакия

Цена:по запросу

max. Ø обработки: над суппортом 168 мм; над выемкой 520 мм; частота вращения шпинделя 2500

Ваш консультант
тел.: +7 727 226 24 66
моб.: +7 705 554 04 54
моб.: +7 707 587 8877
WhatsApp.: +7 705 554 04 24
e-mail: stanki@kazstanex.kz

описание характеристики комплектация видео

Токарно-винторезный станок sn 32

Токарно-винторезный станок SN 32 мощностью основного двигателя 4 кВт. Отличается большим диапазоном оборотов, его отменное исполнение гарантирует стабильность обработки заготовок. Выгодно его применение в качестве учебного пособия политехникумов.

Отличительные особенности:

небольшие габариты
простое техническое обслуживание
длительный срок эксплуатации
низкие эксплуатационные расходы
простое управление с эргономным дизайном
высокоточная обработка.

Технические характеристики SN 32
Рабочая зона
Рабочий диапазон:
Наибольший диаметр обработки,мм	330
Наибольший диаметр обработки над суппортом,мм	168
Наибольший диаметр точения над выемкой,мм	520
Полезная длина выемки,мм	230
Расстояние между центрами,мм	750, 1000
Высота оси шпинделя над станиной,мм	160
Ширина станины,мм	340
Главный шпиндель:
Передний конец шпинделя Bajonet (ISO702-III)	B6
Передний конец шпинделя Camlock (ISO702-II)	D6
Внутренний конус шпинделя	MORSE 6
Отверстие в шпинделе,мм	52
Диаметр шпинделя под передними подшипниками,мм	80
Минимальная частота вращения шпинделя,мин -1	14
Максимальная частота вращения шпинделя,мин -1	2500
Количество передач	16
Привод шпинделя:
Мощность электродвигателя главного шпинделя, кВт	4
Максимальный крутящий момент, Нм	1000
Предел скорости вращения при максимальном крутящем моменте мин -1	40
Суппорты с приводами:
Ось X
Диапазон рабочих подач поперечного суппорта мм.об -1	0,12-1,6
Ускоренная подача поперечного суппорта,мм.мин -1	без ускорен. подачи
Рабочий ход мм	250
Рабочий ход резцового суппорта,мм	140
Ось Z
Диапазон продольных рабочих подач мм.об -1	0,025-3,2
Продольная ускоренная подача,мм.мин -1	без ускорен. подачи
Рабочий ход мм	зависит от вида крепления
Инструментальные системы с ручной сменой инструмента
Стандартный резцедержатель	4-x сторон. держат.
Максимальное поперечное сечение резца,мм	20x20
Быстрозажимный резцедержатель	MultiSuisse B*
Высота резца,мм	20
Задняя бабка :
Конус в отверстии пиноли	MORSE 5
Диаметр пиноли,мм	70
Ход пиноли,мм	180
Ход задней бабки,мм
Управление	вручную
Поперечная регулировка,мм	±12
Основные типы резьбы :
Метрическая резьба
- количество	26
- шаг резьбы,мм	0,25-20
Дюймовая резьба Витворта
- количество	38
- шаг резьбы,резьба/1"	2-160
Модульная резьба
- количество	21
- шаг резьбы,мм	0,125-10
Питчевая резьба
- количество	32
- количество ходов DP	4-160
Габариты станка :
Высота,мм	1445
Ширина,мм	1010
Длина/Масса :
750,мм / кг	2615 / 1540
1000,мм / кг	2640 / 1620
1500,мм / кг
2000,мм / кг
3000,мм / кг
4000,мм / кг
6000,мм / кг
8000,мм / кг

* Специальное исполнение

СПЕЦИАЛЬНОЕ ИСПОЛНЕНИЕ:

• Быстрозажимная револьверная головка • Откидные ручки • Выбор входного напряжения и частоты • Энергоносители • Конечный выключатель бункера для защиты от стружки согласно CE (SN 32, SN 50)
