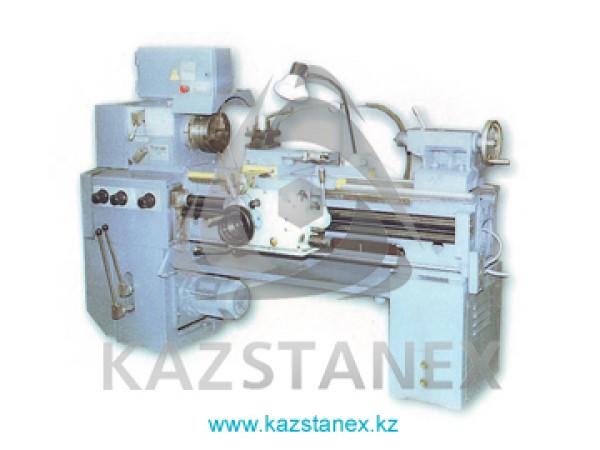

Токарно винторезный станок облегченной модели ИТ-1Е

Токарно винторезный станок предназначен для обработки и применения различных токарных и винторезных работ на планшайбе, в патроне и центрах. У стана выполняется:, расточка, обточка, нарезание резьб и торцовка сверление (модульной, дюймовой, метрической и питчевой). Наличие устройства подачи СОЖ (электропомпа производительностью 22 л/мин.) система отлично позволяет делать обработку в очень высокоскоростном режиме с новейшим технологичным оборудованием и инструментом.

Станок, позволяя малому весу и габаритам (1200 кг) несомненно может использоваться как в многоэтажных зданиях в стационарных условиях, так и в подвижных обрабатываемых мастерских, вагонах, судах. Токарно винторезные станки регулируется и устанавливается на виброопорах или на фундаментальных болтах при отсутствии фундамента. Позволяя специальной конструкции, отклонена необходимость обслуживания с задней части станка что не мало важно при ограниченных производственных площадях (также можно устанавливать станок практически вплотную к стенке).

У винторезных станков на станине есть выемка которая закрытая вставкой, позволяющая делать обработку фланцевых детали D550 мм. Длиной 300 мм, что хорошо и тактично увеличивает технологические возможности станка. Закаленные током высокой частоты (ТВЧ) шлифованные направляющие данной станины обеспечивают длительный срок службы станка без без потери и износа точностных характеристик (по стандартной точности станок в полной мере соответствует классу точности 'Н' по ГОСТ18097-88Е.

У станка есть достаточно жесткая и виброустойчивая конструкция наряду с широким диапазоном оборотов чисел и подач дает производительную обработку при отличном качестве поверхности деталей (в связи с этим массивные внутренние ребра станины скрывают виброколебания появляющиеся в процессе резания и поглощают колебания в самой станине).

Использование двигателя привода мощностью 3 кВт. (по заказу от 3- до 5,5 кВт.) дает намного снизить энергопотребление данного станка и существенно снизить затраты на его эксплуатацию (при данном двигателе обеспечивается необходимая мощность резания для удаления металла на обрабатываемых деталях до 7 мм на сторону, это вполне достаточно для различных видов обработки на станке).

У задней бабки есть возможность смещаться поперек оси центров в пределах +_ 10мм, это также дает неплохую возможность нарезать конические резьбы. Винторезные станки в стандартный набор комплектации включается: патрон люнет подвижный (на каретке), 3-х кулачковый D200мм (по заказу D250мм), вращающийся центр задней бабки конус Морзе 5, люнет неподвижный (на станине), комплект сменных шестерен, позволяющих перемещать станок на разные резьбы.

Станок по особому заказу может комплектоваться специальными приспособлениями с помощью которых существенно расширяются технологические возможности станка:, фрезерование плоскостей, шпоночных и других пазов, лысок, расточка небольших корпусных деталей, наружное и внутреннее шлифование. Наибольший диаметр обработки изделия над станиной, выемкой, суппортом 400, 550, 225мм
