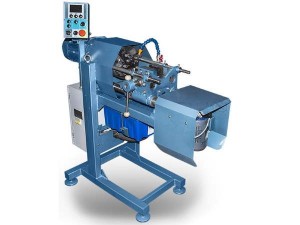

Резьбонарезной станок МЗК-95М

Резьбонарезной универсальный полуавтоматический станок мод. МЗК-95М (ММЗ – 3204) предназначен для нарезания наружной трубной цилиндрической и метрической резьбы на трубах и круглом прокате. Нарезание резьбы производится в ручном и полуавтоматическом режимах.

В качестве режущего инструмента используется открывающаяся резьбонарезная головка модели ГУ-1.00.000 с плоскими резьбонарезными гребенками по ГОСТ 2287-88, расположенными тангенциально к заготовке.

Резьбонарезной станок применяется для:

- нарезания трубной цилиндрической резьбы по ГОСТ 6357-81 в диапазоне ½”…2”, класс точности В;

- нарезания метрической резьбы по ГОСТ 9150-81 в диапазоне диаметров М20…М60 с шагом 1,5/ 1,75/ 2/ 2,5 мм., класс точности - «грубый», поле допуска 8g;

Комплект гребенок (инструмента) для нарезания метрической резьбы поставляются по требованию заказчика.

Резьбонарезной станок оснащен электроприводом вращения резьбонарезной головки, в состав которого входит односкоростной электродвигатель. Также станок оснащен электромеханическим приводом подачи каретки и заготовки в зону резания.

Резьбонарезной станок применяется на различных предприятиях по изготовлению резьбовых систем на строительных объектах, в небольших мастерских, при нарезании резьбы на длинных трубах и круглом прокате, сгонах, изогнутых отводах, болтах, шпильках, скобах круглого сечения с диаметром от 20 до 60 мм.

Резьбонарезной станок эксплуатируется в помещениях с естественной и искусственной вентиляцией, выполнен в климатическом исполнении УХЛ 4 ГОСТ 15150. Станок не требует подготовки специального фундамента, устанавливается на твёрдое покрытие помещения и выравнивается винтовыми шарнирными опорами.

ПРЕИМУЩЕСТВА И ВОЗМОЖНОСТИ РЕЗЬБОНАРЕЗНОГО СТАНКА МЗК-95М:

- в состав электрооборудования входит частотный преобразователь скоростей, с помощью которого можно задавать любую (в существующем диапазоне) скорости вращения резьбонарезной головки;

- расширенный диапазон скоростей резьбонарезания;

- показания и параметры выводятся на ЖК-дисплей;

- возможность автоматической подачи заготовки в зону резания;

- автоматическая подача охлаждающей жидкости в зону резания;

- заготовка зажимается в тисках неподвижно и нарезание резьбы происходит с помощью вращения резьбонарезной головки, что позволяет нарезать резьбу на трубах любой длины в том числе и на изогнутых;

- многократная заточка тангенциальных гребенок

 Полуавтоматический резьбонарезной станок «МЗК - 95 М» – это новинка в модельном ряду резьбонарезных станков серии «МЗК-95...», в которой при проектировании учтены и внедрены все основные пожелания заказчиков, использующих данное оборудование, так же воплощены в жизнь рекомендации специалистов и доработаны узлы отвечающие за регулировку, настройку и наладку резьбы. Основной акцент сделан на простоту в эксплуатации и показатель производительности в работе станка, при всем этом удалось увеличить износостойкость наиболее значимых деталей. Главное же отличие данного вида оборудования от предшественников это то, что резьбонарезной станок оснащен электроприводом подачи заготовки и новой системой циркулирования охлаждающей жидкости.

Электромеханический резьбонарезной станок МЗК высокой производительности предназначен для нарезания:
- трубной цилиндрической резьбы на водогазопроводных трубах ГОСТ 3262-75 диаметром ½''-2'' дюйма (21-60 мм), из углеродистой (черной) и оцинкованной стали любой марки;

- метрической резьбы любого диаметра от М20 до М60, шаг резьбы от 1 до 2 мм, на круглом прокате, болтах и трубах диаметром от 20 до 60 мм, из углеродистых, оцинкованных и коррозийно-стойких (нержавеющих) сталей любой марки;
- для снятия внутренней фаски и удаления грата (заусенцев) с внутренней поверхности трубы.

Резьбонарезной станок МЗК  оснащен двухскоростным двигателем, что позволяет в процессе нарезания резьбы менять частоту вращения, тем самым изменяя скорость нарезания резьбы на заготовке, оптимизируя процесс для достижения наиболее оптимального сочетания скорости работы станка и качества получаемого изделия. Так же оборудование укомплектовано эффективной системой охлаждения, тисками ударного типа (для прочной фиксации заготовок), гратоснимателем (для снятия внутренней фаски с трубы).

Резьбонарезной станок МЗК довольно прост в эксплуатации, а короткое время переналадки позволяет быстро работать как при штучном так и при серийном производстве (средняя производительность при максимальной длине нарезаемой резьбы – 200 - 400 заготовок за смену в зависимости от диаметра обрабатываемой резьбы).

Дополнительно (по желанию заказчика) станок для нарезания резьбы может комплектоваться устройством для настройки на длину резьбы, резьбонарезными гребенками для метрической резьбы.
