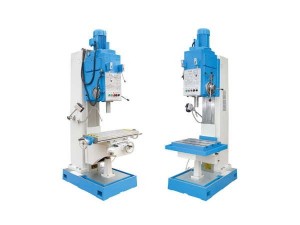

Станок предназначен для нарезания резьбы метчиком в изделиях из черных и цветных металлов в условиях мелкосерийного, серийного и массового производства.
Станок работает как в полуавтоматическом, так и в автоматическом режимах и может быть использован в автоматических линиях.
В станке имеются блокировочные устройства для предохранения метчика от поломки при перегрузке его по осевому усилию и крутящему моменту.
Шпиндель вращается от электродвигателя через шестискоростную коробку передач. Управление коробкой передач однорукояточное.
Настройка подачи шпинделя на необходимый шаг резьбы производится двумя смен-ными шестернями гитары и рукояткой переключения механизма подачи.
По особому заказу изготавливается наладка на левую резьбу, на мелкие метрические, дюймовые и трубные резьбы.
| Технические характеристики: | |||||||||
| Наибольший диаметр нарезаемой резьбы, мм | М18 | ||||||||
| Шаг нарезаемой резьбы, мм | 1; 1,25; 1,5; 1,75 | ||||||||
| 2; 2,5; 3; 3,5 | |||||||||
| Наибольший ход шпинделя, мм | 150 | ||||||||
| Вылет шпинделя, мм | 200 | ||||||||
| Наибольший ход резьбонарезной головки по колонне, мм | 300 | ||||||||
| Расстояние от торца шпинделя до поверхности стола, мм | 100—650 | ||||||||
| Размер конуса шпинделя по ГОСТ 25557–82 | Морзе 2АТ6 | ||||||||
| Рабочая поверхность стола, мм | 320x360 | ||||||||
| Ход стола, мм | 350 | ||||||||
| Количество скоростей шпинделя | 9 | ||||||||
| Пределы частот вращения шпинделя, об/мин | 90—1400 | ||||||||
| Максимальное количество реверсов шпинделя, штук/мин | 10 | ||||||||
| Мощность электродвигателя главного привода, кВт | 1,3 | ||||||||
| Габарит станка, мм: | |||||||||
| длина | 870 | ||||||||
| ширина | 650 | ||||||||
| высота | 2125 | ||||||||
| Масса, кг | 480 | ||||||||
