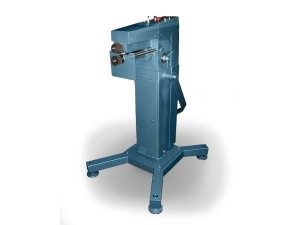

Зиговочный станок ММЗ-3701

Зиговочный станок предназначен для работы с тонколистовым металлом и выполняет следующие операции: отбортовку кромки под бандаж, отрезку края обечайки, вырезание сегментов отводов, формирование кольцевого зига, гофрирование торца, отбортовку края сегментов, также при изготовлении различных вентиляционных изделий.
Зиговочный станок относится к группе вальцовочного оборудования ротационного типа и предназначен для работы с тонколистовым металлом.

Зиговочный станок, оснащенный специальными роликами, может выполнять различные операции по обработке круглых частей воздуховодов:

- отбортовку кромки круглой обечайки под бандаж;
- отрезу края круглой обечайки;
- вырезание сегментов отводов;
- формирование кольцевого зига на поверхности круглой обечайки;
- гофрирование торца круглой обечайки;
- отбортовку края сегментов.

С дополнительной оснасткой станок может выполнять следующие операции:

-вальцевание круглой заготовки из плоского металла;
- отбортовку края плоского круга на 90 град.

Зиговочный станок работает с тонколистовой низкоуглеродистой сталью ГОСТ 501-58, 3680-57 (марка стали любая от СТ-0 до СТ-20), оцинкованной и без покрытия, а так же нержавеющей сталью ГОСТ 5582-61 с толщиной листа от 0,5 до 1 мм.
Для осуществления любой операции необходимо установить соответствующие ролики. Вращение рабочих роликов осуществляется через клиноременную передачу, коробки скоростей.

При помощи коробки скоростей, поворотом рукоятки в соответствующую сторону устанавливают нужную частоту вращения роликов.

Зиговочный станок имеет две рабочие позиции. Работать можно поочередно на любой позиции, используя ту или иную электрическую педаль.

Зиговочный станок предназначен для:

• изготовления сегментов отводов;
  - проведения операций отбортовки;
  - при изготовлении различных вентиляционных изделий.
  Зиговочный станок работает с тонколистовой низкоуглеродистой сталью ГОСТ 501-58, 3680-57 (марка стали любая от СТ-0 до СТ-20), оцинкованной и без покрытия, а также нержавеющей сталью ГОСТ 5582-61 с толщиной листа от 0,25 до 1,25мм.

Зиговочный станок «ММЗ-3701» используется в вентиляционно-заготовительном производстве, монтаже санитарно-технических систем, при производстве воздуховодов, а также на других производствах. Зиговочный станок состоит из рамы, станины, на которой расположены ролики, редуктор, частотный преобразователь, панель управления, электрооборудование и пневмооборудование. Для осуществления любой операции необходимо установить соответствующие ролики. Вращение рабочих валов и роликов осуществляется мотор-редуктором. Скорость вращения настраивается на ПУ и регулируется частотным преобразователем. Работа пневмоцилиндра отвечающего за прижим роликов обеспечивается пневмооборудованием от источника сжатого воздуха.

Конструкция зиговочного станка имеет ряд преимуществ:

- эффективная система защиты от перегрузки механизма;
- наличие надежной системы защиты от травматизма;
- возможность управления механизмом с помощью электропедали или пульта.
