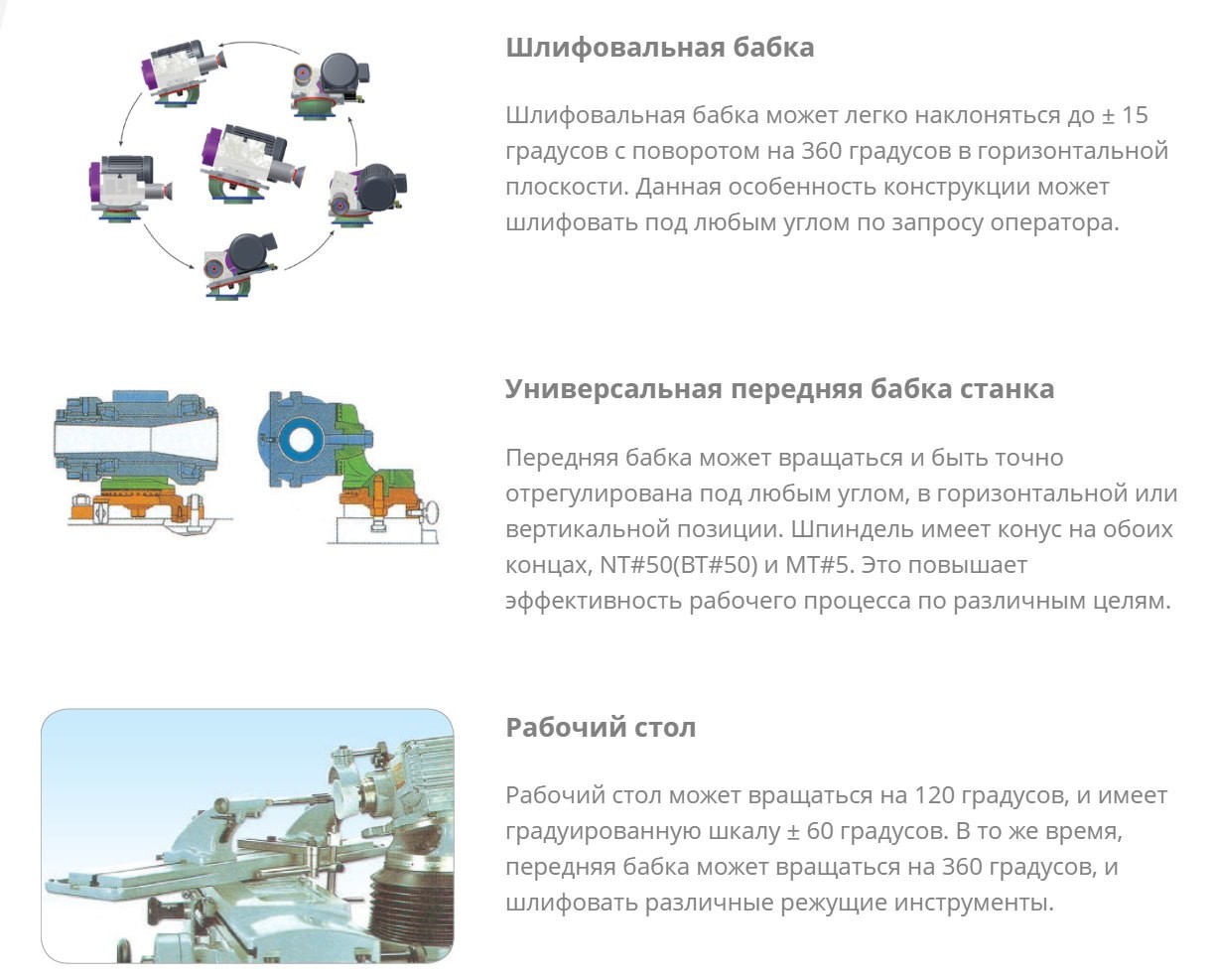

Top Work M-60 представляет собой универсальный заточной станок, оснащенный универсальной передней бабкой, которая может вращаться и быть точно отрегулирована под любым углом, в горизонтальной или вертикальной позиции. Шпиндель имеет конус на обоих концах, NT#50(BT#50 Опция) и MT#5. Это повышает эффективность рабочего процесса по различным целям. Оборудование произведено в Тайване, и отличается надежностью в плане эксплуатации и высоким качеством сборки. Основным отличием данной модели от Top Work M-40 является увеличенное расстояние между центрами до 900 мм.
На станках подобного типа осуществляется заточка широко распространенного слесарного инструмента, такого как долбяки, метчики, зенкера, протяжки, развертки, червячные фрезы. Более того, конструкция станков так же позволяет выполнять работы по заточке колото-режущего инструмента и по шлифовке наружных и внутренних плоских поверхностей.
Top Work M-60 имеет централизованную систему смазки, обеспечивающая большую подачу смазки к каждой части равномерно. Такая система смазки гарантирует оборудованию оставаться в отличном состоянии, а кроме того это продлевает срок службы станка.
Технические характеристики: | |||||||
Вертикальное перемещение шлифовальной бабки, мм | 250 | ||||||
Вес станка, кг | 1260 | ||||||
Габариты (ДхШхВ), мм | 2740х1550х1384 | ||||||
Конус шпинделя | MT#5, NT50 (BT 50 Опция) | ||||||
Мощность шпинделя, кВт | 1,1 | ||||||
Поперечное перемещение суппорта, мм | 250 | ||||||
Продольное перемещение стола, мм | 600 | ||||||
Размер рабочей поверхности стола,мм | 135х1140 | ||||||
Расстояние между задней бабкой и шлифовальной, мм | 780 | ||||||
Расстояние между центрами, мм | 900 | ||||||
Расстояние от центра шпинделя шлифовального круга до крайнего положения стола, мм | 50-300 | ||||||
Расстояние от центра шпинделя шлифовального круга до Т-образного паза стола, мм | 165-415 | ||||||
Т-образный паз стола, мм | 15 (+0,05~0,10) | ||||||
Угол наклона шлифовальной бабки, град | +/-15 | ||||||
Угол поворота стола, град | +/-60 | ||||||
Угол поворота шлифовальной бабки, град | 360 | ||||||
Частота вращения шлифовального шпинделя, об/мин | 2600, 3700, 6200 |
Стандартная:
Передняя бабка
100 мм удлинитель муфты и хомута
100 мм удлинитель шпинделя
Гаечный ключ
Двусторонний гаечный ключ
Держатель зубцового упора (со смещенным лезвием)
Инструментальная тумба
Ключ для извлечения муфты
Кожух шлифовального круга
Крепежный болт для передней бабки
Кронштейн кожуха шлифовального круга (длинный)
Кронштейн кожуха шлифовального круга (короткий)
Левосторонняя задняя бабка
Микрометр для регулировки зубцов (с круглой поверхностью)
Муфты для шлифовальных кругов (5 шт.)
Переходник для конуса Морзе №2
Переходник для конуса Морзе №3
Переходник для конуса Морзе №4
Правосторонняя задняя бабка
Приводной ремень для шпинделя
Удлинитель для дисковых и торцевых фрез
Удлинитель для крепления лезвия
Универсальная пластина с зубцовым упором
Цанговый ключ
Центр для передней бабки конус Морзе №2
Центроискатель
Шайбы для шлифовальных кругов
Шестигранные ключи
Шлифовальный круг (3" x 1/2" x 1/2")
Шлифовальный круг (5" x 1 1/2" x 1 1/4")
Шлифовальный круг (6" x 1/2" x 1 1/4")
Шлифовальный круг (6" x 3/4" x 1 1/4")
Штифтовый ключ
Оправка для алмазного круга
Стержень выталкивателя
Т-образный ключ для втулки шлифовального круга
Шлифовальный круг (4" x 1/16" x 1/2")
Дополнительная комплектация:
Набор для установки цанг 5C
CCD-камера для измерений
