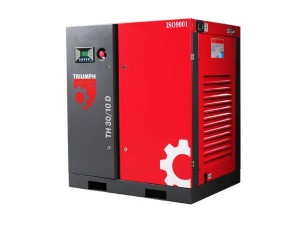

Винтовой компрессор triumph th 30/10 d

Производитель:Triumph

Страна:Китай

Цена:по запросу

Мощность 22 кВт; Производительность 2.95 м³/мин; Уровень шума 65 дБ(А)

Ваш консультант
тел.: +7 727 226 24 66
моб/WhatsApp.: +7 707 587 8887
e-mail: tools@kazstanex.kz

описание характеристики комплектация видео

Винтовой компрессор TRIUMPH TH 30/10 D

ОСНОВНЫЕ ПРЕИМУЩЕСТВА

ВИНТОВОЙ БЛОК

Собственное производство винтовой пары на высокоточных станках «Mazak» (Япония) и приемка качества на немецких контрольно-измерительных машинах Leitz (Германия), позволяет добиться высокой точности изготовления деталей. Что, в свою очередь, значительно уменьшает профильные и торцевые перетечки и напрямую влияет на фактическую производительность компрессора.

СИСТЕМА УПРАВЛЕНИЯ

Компрессоры TRIUMPH комплектуются интуитивно понятным контроллером.
Контроллер позволяет автоматически отключать электродвигатель при отсутствии необходимости в его работе, а также задавать требуемые параметры непосредственно с панели управления. Регулирование разгрузки в соответствии с текущим уровнем потребления воздуха. Меню на русском языке.

ПРЯМОЙ ПРИВОД

Прямой привод компрессора надежная конструкция без потерь производительности с длительным сроком эксплуатации. Нет потерь КПД со временем, не требуется замена и обслуживание.

ТРЕХСТУПЕНЧАТАЯ СИСТЕМА СЕПАРАЦИИ

Трехступенчатая система сепарации в вертикально расположенном маслобаке снижает остаточное содержание масла в сжатом воздухе до 3 мг/м3
Смотровое окно уровня масла и удобный кран слива масла из маслобака (не требуется специальных приспособлений) обеспечивает удобство при регламентном техническом обслуживании.

АВТОНОМНАЯ СИСТЕМА ВОЗДУШНОГО ОХЛАЖДЕНИЯ

Система воздушного охлаждения оснащена независимым электроприводом и запускается в работу в зависимости от температуры. В этом случае отпадает необходимость использования большого масляного контура и дополнительных трубок к нему, за счет чего сокращается объём масла, используемого в компрессоре.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

Отличное решение для предприятий малого и среднего бизнеса
Компактная конструкция компрессора требует мало места
Компрессор оборудован всем необходимым для незамедлительной работы
Компрессоры комплектуются как отдельно стоящими системами подготовки воздуха так и доступны версии компрессоров c воздушным ресивером и рефрижераторным осушителем
Компрессоры Triumph серии TH это верный способ снижения затрат на Вашем производстве при минимальных капитальных вложениях.

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Эффективная аэродинамика компрессора обеспечивает равномерное распределение потока охлаждающего воздуха, что приводит к увеличению эффективности охлаждения основных узлов, снижению температуры внутри компрессора, снижение уровня шума;
Эргономичный корпус компрессора с легкосъемными панелями обеспечивает простой доступ к каждой части компрессора для удобства технического обслуживания.

РАСХОДНЫЕ МАТЕРИАЛЫ ЗА ДОПОЛНИТЕЛЬНУЮ ПЛАТУ:
	Датчик давления для серии TH
	Датчик температуры для серии TH
	Датчик температуры осушителя для TH-15/20 (JFAM-15/20A) / ф14811048
	Клапан воздушный всасывающий для TH10/15/20
	Клапан воздушный всасывающий для TH25/30/40
	Клапан воздушный всасывающий для TH50
	Клапан воздушный всасывающий для TH75/100
	Клапан минимального давления для TH10
	Клапан минимального давления для TH15/20/25/30/40
	Клапан минимального давления для TH50
	Клапан минимального давления для TH75/100
	Макет винтового блока IC 20 AM (IC20 air end cut)
	Макет винтового блока TH 20 D (TH20 air end cut)
	Манометр для TH30/10 D
	Масло компрессорное минеральное AS 46/Corena S3 R 46 (20л)
	Масло компрессорное синтетическое AS 46/Corena S4 R 46 (20л)
	Осушитель рефрижераторного типа TH-10, часть 7,5/10, часть КП 239794 TH 7,5/10 RD 500L
	Ресивер горизонтальный R 500L, часть 7,5/10, часть КП 239794 TH 7,5/10 RD 500L
	Фильтр воздушный для TH-10 (JFAM-10A)
	Фильтр воздушный для TH-15/20 (JFAM-15/20A) / ф14811048
	Фильтр воздушный для TH-25/30 (JFAM-25A, JFAM-30A) ф22212062
	Фильтр воздушный для TH-40/50 (JFAM-40A, JFAM-50A) ф28020078
	Фильтр воздушный для TH-75/100/120 (JFAM-75A. JFAM-100A)
	Фильтр масляный для TH-10 (JFAM-10A) / A1.5.006.015 W719/5 (подходит для IC10)
	Фильтр масляный для TH-15/20 (JFAM-15/20A) / A1.5.006.010 W950
	Фильтр масляный для TH-25/30/40/50/75/100/120 / A1.5.006.007 W962
	Фильтр масляный сепаратор для TH-10 (JFAM-10A) 13590140 мм (A1.5.018.010)
	Фильтр масляный сепаратор для TH-15/20/25/30/40 (JFAM-15/20A) 165135200мм
	Фильтр масляный сепаратор для TH-50(JFAM-50A) 200170230
	Фильтр масляный сепаратор для TH-75/100/120 (JFAM-75A. JFAM-100A) / A1.5.018015 SMXL530 350305295м

Технические характеристики
Производительность, м³/мин	2.95
Мощность, кВт	22
Давление, Бар	10
Осушитель воздуха	нет
Тип двигателя	электрический
Тип привода	Прямой
Тип компрессора	Винтовой компрессор
Частотный преобразователь	нет
Манометр	Есть
Уровень шума, дБ(А)	65
Соединение, дюйм	G1 1/4"
Габариты, мм	1000 x 775 x 1150
Вес, кг	420

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ

Высокоэффективный винтовой блок собственного производства, изготовленных на высокоточных станках «Mazak» (Япония). Профиль ротора с оптимальной комбинацией лопастей обеспечивает минимальные потери при сжатии, снижает требуемый крутящий момент и потребление энергии, увеличивая энергоэффективность процесса Собственное производство винтовой пары и приемка качества на немецких контрольно-измерительных машинах Leitz, позволяет добиться самых высокоточных параметров деталей
Трехфазный электрический двигатель. Двигатель разработан специально для эксплуатации внутри компрессора
Система воздушного охлаждения организована с выходом охлаждающего воздуха вверх, что позволяет повысить удобство организации вентиляции и избежать подмеса горячего воздуха на всасывании. Помимо стандартного воздушного фильтра, в системе фильтрации некоторых моделей устанавливаются панели предварительной фильтрации, что защищает комплектующие компрессоров от попадания загрязнений из помещения. Благодаря шумоизолирующим панелям уровень шума существенно снижен
Электронный контроллер MAM. Обеспечивает непрерывный контроль важных рабочих параметров. На LCD-дисплее на русском языке отображаются все данные о текущей работе компрессора, сведения о прохождении планового ТО и другая информация
Трехступенчатая система сепарации масла собственной разработки включает в себя три этапа: циклонная сепарация, гравитационное отделение, фильтрующий элемент. Вертикальное расположение масляного бака и правильно подобранный угол входа потока воздуха в бак. Низкое падения давления на новом фильтрующем элементе сепаратора. Низкое остаточное содержание масла позволяет: снизить затраты на очистку воздуха, уменьшить воздействие на окружающую среду, снизить затраты на замену масла. Остаточное содержание масла: не более 3 мг/м3 на протяжении всего срока службы фильтрующего элемента маслосепаратора (6000 ч). Cмотровое окно уровня масла и удобный кран слива масла из маслобака (не требуется специальных приспособлений для слива масла)
Система прямого привода винтового блока
Маслобак с фильтром-сепаратором, обеспечивающим содержание масла в сжатом воздухе менее 3 мг/м³
Предварительный панельный фильтр
Воздушный фильтр со степенью фильтрации 3 мкм
Масляный фильтр со степенью фильтрации 10 мкм
Клапан минимального давления
Четырёхпозиционный термостатический клапан
Предохранительный клапан
Электрический шкаф с системой запуска «звезда-треугольник»
Реле контроля фаз
Эргономичный корпус с легкосъемными панелями
Рама с виброподушками
Заводская заправка маслом
