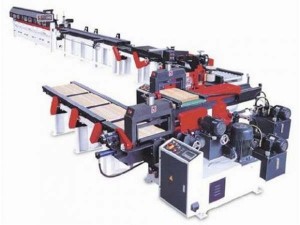

VH-AFJ 60 (V-HOLD) автоматическая линия сращивания

Предназначена для производства бессучковой сращенной древесины. Базовая модификация системы включает в себя: Подающий конвейер, первый шипорезный станок MXZ3515/1, второй шипорезный станок, оснащенный клеенаносящим устройством MXZ3515/2, конвейер 5, конвейер 6. Автоматический сборочный пресс MHZ1560.

Шипорезный станок модели MXZ3515/1 производит прижим пакета заготовок, торцовку и нарезку шипа с одной стороны. Система гидравлических зажимов осуществляет надежное позиционирование пакета заготовок, что исключает возможность перекоса заготовок и гарантирует высокую точность нарезки шипов.

Второй шипорезный станок MXZ3515/2 выполнен зеркально, по отношению к первому. На выходе второго шипореза встроено автоматическое клеенаносящее устройство. Автоматический пресс MHZ1560 с автоподдатчиком для сращивания по длине. На первой позиции осуществляется набор ламелей в плеть.

После сборки плети торцовочная пила автоматически отрезает заготовку заданного размера. Опрессовка производится автоматически в запрограммированной последовательности: в начале осуществляется предварительный поджим сверху и сбоку, затем основное усилие с торца.

Усилие прессования можно плавно изменять в широком диапазоне. При помощи гидроцилиндра склеенная ламель выталкивается из рабочей зоны, освобождая её для следующего рабочего цикла.

Шипорезный станок MXZ3515/1

Шипорезный станок MXZ3515/2

Конвейер

Конвейер

Автоматический пресс MHZ1560
