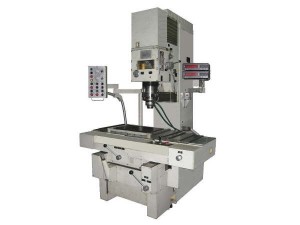

Станок координатно-шлифовальный одностоечный особо высокой точности предназначен для выполнения чистовых операций (шлифования) в деталях малых и средних размеров, где требуется достигнуть особо высокой точности взаимного расположения и чистоты обрабатываемых отверстий.
На станке можно шлифовать отверстия (цилиндрические и конические, прямой и обратный конусы), секторы, пазы, производить контроль линейных и угловых размеров, а также межцентровых расстояний готовых деталей.
| Технические характеристики | |||||||||
|
Размеры рабочей поверхности стола, мм |
|||||||||
|
ширина |
320 |
||||||||
|
длина |
560 |
||||||||
|
Наибольший ход стола, мм |
|||||||||
|
в продольном направлении |
400 |
||||||||
|
в поперечном направлении |
250 |
||||||||
|
Количество продольных и поперечных подач стола |
бесступенчатое регулирование |
||||||||
|
Пределы продольных и поперечных подач стола, мм/мин |
2 - 1200 |
||||||||
|
Величина быстрого хода стола, мм/мин |
2000 |
||||||||
|
Вылет планетарного шпинделя, мм |
375 |
||||||||
|
Расстояние от торца электрошпинделя до рабочей поверхности стола, мм |
|||||||||
|
максимальное |
515 |
||||||||
|
минимальное |
115 |
||||||||
|
Наибольший ход планетарного шпинделя, мм |
100 |
||||||||
|
Количество продольных подач планетарного шпинделя |
бесступенчатое регулирование |
||||||||
|
Величина продольной подачи планетарного шпинделя, мм/мин |
25 - 5000 |
||||||||
|
Наибольший ход шпиндельной головки, мм |
280 |
||||||||
|
Скорость перемещения шпиндельной головки, мм/мин |
680 |
||||||||
|
Пределы частоты вращения шлифовального круга, об/мин |
12000 - 96000 |
||||||||
|
Пределы частоты вращения планетарного шпинделя, об/мин |
4,5 - 300 |
||||||||
|
Диаметр шлифуемого отверстия, мм |
|||||||||
|
наименьший |
3 |
||||||||
|
наибольший |
120 |
||||||||
|
Система отсчета по осям X и Y — цифровая индикация фирмы «Heidenhain» |
|||||||||
|
Разрешающая способность по координатам, мм |
0,001 |
||||||||
|
Точность установки по координатам, мм |
0,0025 |
||||||||
|
Наибольшая масса обрабатываемой детали, кг |
250 |
||||||||
|
Габаритные размеры станка, мм |
|||||||||
|
длина |
1800 |
||||||||
|
ширина |
1590 |
||||||||
|
высота |
2960 |
||||||||
|
Масса станка без приставного оборудования, кг |
2840 |
||||||||
