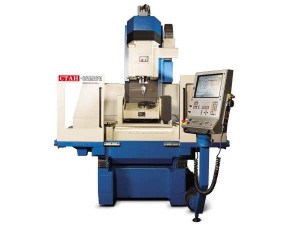

Вертикальный одностоечный координатно-расточный станок особой точности с учпу скр 400

Вертикальный одностоечный координатно-расточный станок особой точности с УЧПУ  СКР 400

Обеспечивает производительную высокоточную обработку деталей средних размеров и позволяет эффективно решать проблемы точности в единичном и серийном производстве, а так же при изготовлении контрольно-измерительных инструментов и эталонных образцов, выполнении точных измерений.

Стабильно высокую точность в течение длительного эксплуатационного периода обеспечивают:

- жесткая конструкция чугунных корпусных деталей;

- установка станка на три точки опоры;

- система непосредственных измерений  фотоимпульсными преобразователями;

- шабреные вручную направляющие рабочих органов;

- шпиндельная бабка без подвижной пиноли;

- жёсткая заделка короткого шпинделя на дуплексированных радиально-упорных подшипниках;

- приводы подач и главного движения от серводвигателей, напрямую связанных с исполнительными механизмами;

- автоматическая централизованная смазка

Высокоточные преобразователи линейных перемещений в сочетании с жесткой несущей системой станка и направляющими качения обеспечивают возможность автоматической отработки малых перемещений, равных дискретности измерительной системы станка (0,001 мкм), что является решающим фактором для получения высокой точности обрабатываемых криволинейных контуров поверхностей методом работы по нескольким одновременно управляемым от УЧПУ координатам станка (линейная и круговая интерполяция).

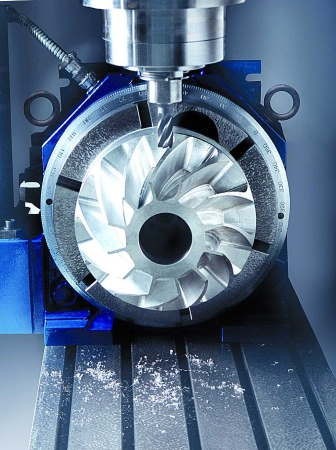

Так, например, применение управляемого от УЧПУ станка кантуемого накладного поворотного стола в сочетании с одновременно управляемыми линейными координатами позволяет упростить программирование и обработку контуров типа архимедовой спирали на плоских кулачках, делает простым и производительным профилирование торцовых кулачков, обработку винтовых пазов на цилиндрических деталях и многое другое.

- инструментальным магазином с устройством автоматической смены инструмента (СКР 400М);

- управляемым от УЧПУ кантуемым накладным поворотным столом;

- управляемым от УЧПУ универсальным накладным поворотным столом;

- станцией очистки и подачи СОЖ в зону резания;

- 3D-измерительной щуповой головкой с передачей сигнала через инфракрасный порт;

- инструментальной тумбочкой с набором вспомогательного инструмента.
