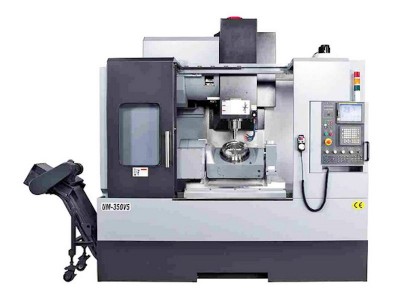

Вертикальный обрабатывающий центр Accuway UM-350V5/500V5
Вертикальный обрабатывающий центр Accuway UM-350V5 имеет крепкую станину отлитую из чугуна (поэтому станки Accuway такие тяжелые), которая способна выдержать высокие нагрузки и гасить вибрацию. Обрабатывающие центры Accuway проходят длительное тестирование в разных режимах на производственной площадке сертифицированной по стандарту ISO 9001. Добиться высокой надежности и точности помогает собственное производство шпинделей и множество других элементов станка, а также замеры в лаборатории с поддержанием температуры и влажности.
Технические характеристики:
ПАРАМЕТРЫ / МОДЕЛЬ
UM-350V5
UM-500V5
Система ЧПУ
Fanuc Oi-TD (Heidenhain iTNC 530)
Диаметр стола, мм
350
500
Максимальные габариты детали, мм
ф490х450
ф730х450
Максимальная частота вращения шпинделя, Об/мин
12000 (15000)
Конус шпинделя
BT40
Мощность привода шпинделя (пост/30 мин), кВт
7,5/11
Перемещение по оси X, мм
700
1000
Перемещение по оси Y, мм
550
650
Перемещение по оси Z, мм
470
Перемещение по оси A, град
-120/10
-120/30
Перемещение по оси C, град
360
Максимальная скорость вращения (C-ось), Об/мин
33,3
25
Максимальная скорость наклона (A-ось), Об/мин
25
12,5
Расстояние между столом и шпинделем, мм
120-590
Мощность приводов X/Y/Z, кВт
3,0/3,0/4,0
Ускоренные перемещения по осям X/Y/Z, м/мин
42/42/30
Рабочая подача по осям, м/мин
12
Тип направляющих
линейные
Количество позиций в магазине инструментов
24 (32, 40)
Тип магазина инструментов
рука-манипулятор
Габариты (ДхШхВ), мм
2700х2200х3200
Вес, кг
7500
9000
Стандартная комплектация:
система ЧПУ Fanuc;
жёсткое нарезание резьбы;
теплообменное устройство для электрического шкафа;
система масляного охлаждения шпинделя;
система автоматической смазки;
система подачи СОЖ;
система обдува шпинделя;
магазин автоматической смены инструмента на 24 позиции;
система конвееров стружки;
пистолет обмыва детали;
трансформатор.
Дополнительная комплектация:
высокоскоростной шпиндель 15000 Об/мин;
устройство для привязки и контроля износа инструмента Renishaw;
