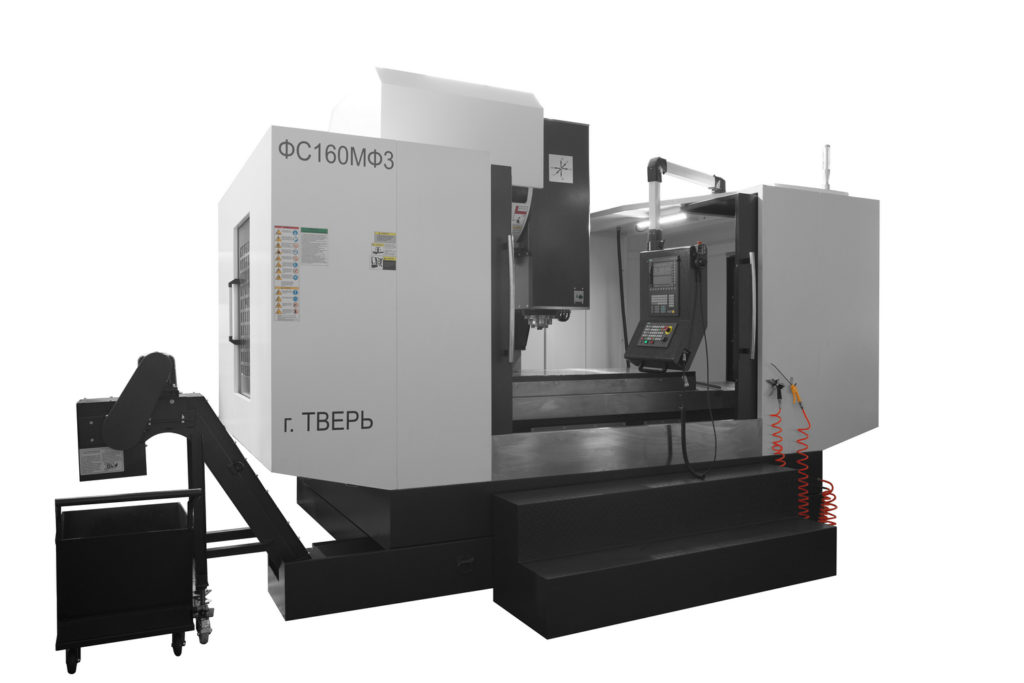

Вертикальный обрабатывающий центр ФС160МФ3

ФС160МФЗ - самый большой вертикальный обрабатывающий центр в серии станков ФС - предназначен для высокопроизводительной обработки крупногабаритных деталей весом до 3000 кг.

ОСОБЕННОСТИ:

• Большая площадь рабочего стола (1800х900) позволяет обрабатывать крупногабаритные детали как в трехосевом, так и четырех- и пятиосевом исполнении станка.

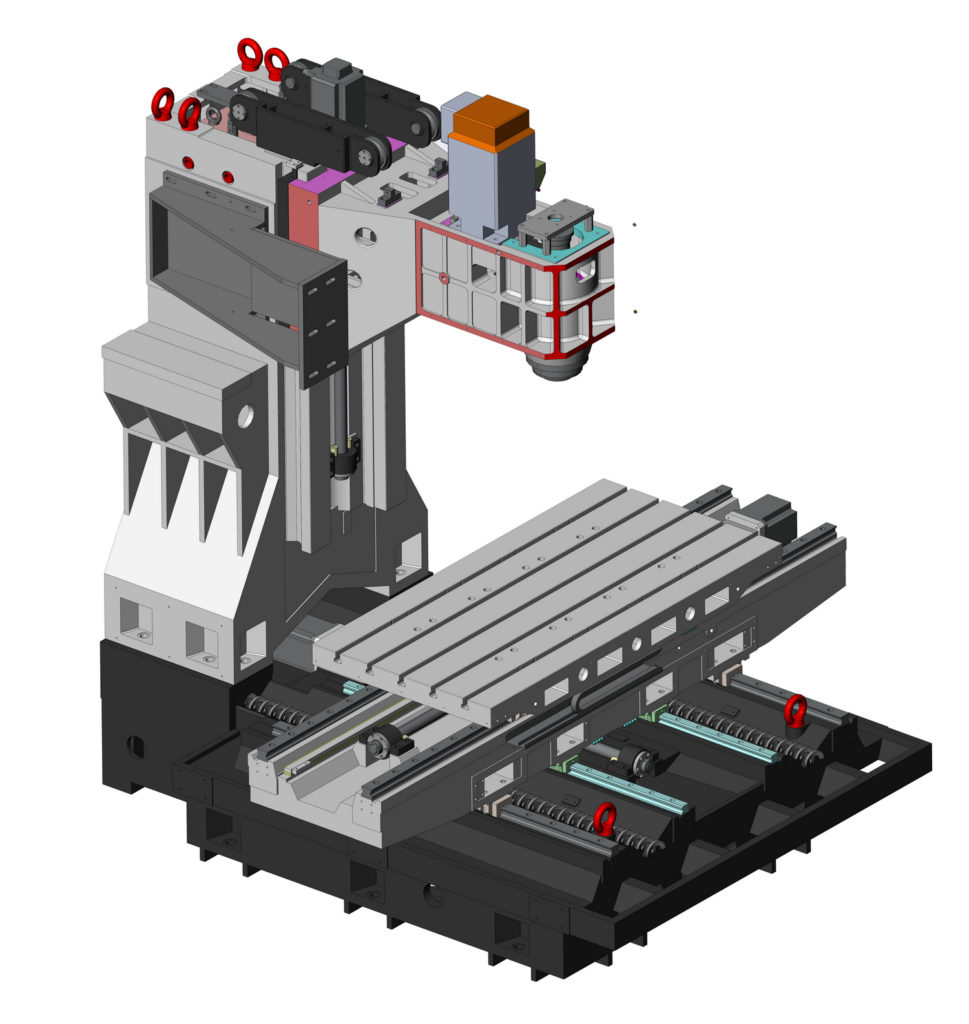

• Большая грузоподъемность рабочего стола обеспечивается равномерным распределением нагрузки на 8 танкеток. По осям Х и У стол перемещается по роликовые направляющим качения. количество направляющих по оси У доведено до 4.
• Система автоматической смены инструмента оборудована магазином инструмента под конус ВТ50 на 24 позиции и обеспечивает время смены – 4,9 секунды. Опционально возможна установка шпинделя с конусом HSK.

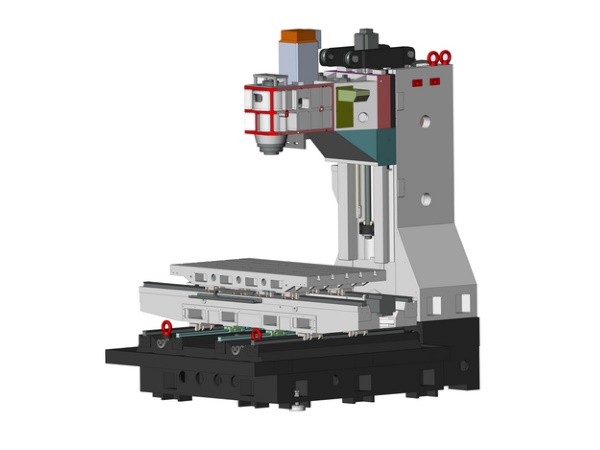

• Для компенсации веса шпиндельной бабки и загруженного магазина инструментов, а также снижения влияния вибраций при обработке применяется противовес. Перемещения по оси Z осуществляются по закаленным направляющим скольжения, позволяющим выполнять тяжелонагруженные операции.
• Все системы станка подготовлены к установке 4-ой/5-ой управляемой оси.

Комплектация ФС160МФ3 накладным наклонным или глобусным столом позволяет реализовать дополнительные управляемые ЧПУ 4-ю и 5-ю оси соответственно, что значительно расширяет технологические возможности, увеличивает автоматизацию производства и сокращает время обработки одной детали за счет уменьшения количества переустановок детали.

Базовая комплектация

- ЧПУ Siemens SINUMERIK 828D (подготовлена под 4-ю ось); - Конус шпинделя 7/24 BT50, 6 000 об/мин; - Масляный холодильник шпинделя; - Функция нарезание резьбы метчиком; - Устройство автоматической смены инструмента с манипулятором на 24 инструмента; - Устройство зажима/разжима инструмента; - Система обдува конуса шпинделя при смене инструмента; - Кабинетная защита зоны резания с блокировкой и контролем закрытия; - Рабочее освещение и лампа индикации состояния станка; - Пластинчатый транспортер и тележка под стружку; - Пистолет для обдува воздухом готовых деталей; - Система подачи СОЖ в зону резания; - Подготовка под Подачу СОЖ высокого давления (до 30 Бар); - Сепаратор СОЖ; - Электрошкаф с теплообменником; - Линейные направляющие; - ШВП по трем осям; - Автоматическая смазка направляющих и гаек ШВП; - Телескопическая защита направляющих; - Инструмент для обслуживания станка в ящике; - Документация на русском языке.

Опции: - шпиндельная бабка с редукцией 1:4 - 4-я контролируемая ось, поворотный стол от ЧПУ (ФC160МФ4) - одновременное управление по 4м координатам; - 4я и 5я контролируемая оси, наклонно-поворотный стол (ФC160МФ5), одновременное управление по 5 координатам; - Кондиционер электрошкафа; - ЧПУ Fanuc, МодМашСофт, БалтСистем; - Пистолет СОЖ; - Система подачи СОЖ под давлением 30 Бар; - Устройство смывания стружки с дополнительным насосом; - Система аспирации (удаление паров СОЖ); - Оптические линейки по осям; - Устройство контроля обмера детали Renishaw OMP; - Автоматическое устройство настройки инструмента Renishaw TS-27R, OTS; - Комплект измерительной системы Hexagon; - ShopMill циклы визуального программирования от Siemens; - Гарантия 24 месяца.
