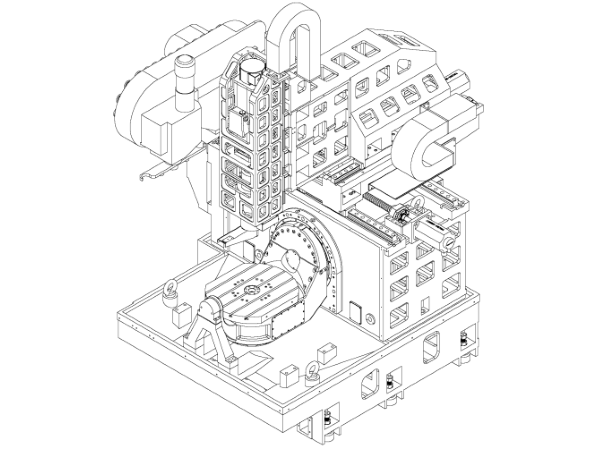

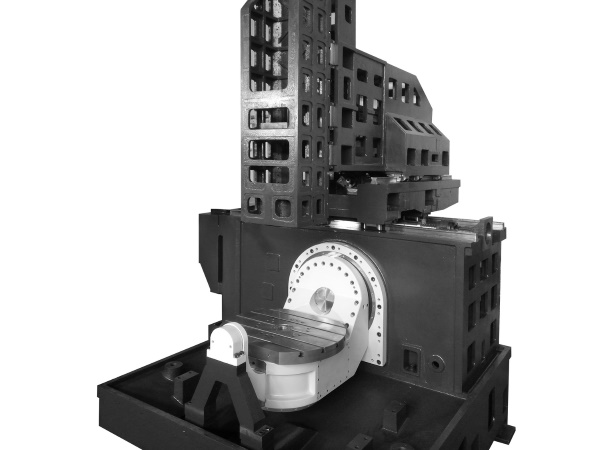

Вертикальный обрабатывающий (пятиосевой) центр МФЦ650
Первый вертикальный обрабатывающий центр для одновременной пяти осевой обработки нашего производства. Система ЧПУ Siemens 840D-SL, 18 000 оборотов, диаметр стола 650 мм.
Технические характеристики:
Размер стола (Д х Ш), мм
650х540
Промежуток (мм) х Ширина (мм)х Количество Т-образных пазов (шт)
14х100х5
Наибольшая нагрузка на стол, кг
300
Расстояние от оси шпинделя до направляющих колонны, мм
145
Расстояние от торца шпинделя до поверхности рабочего стола, мм
150-610 (стол горизонтально)
Подготовка в э/шкафу под 4ю ось
да
Поворотный стол
да
Диаметр поворотного стола, мм
650
Класс точности станка
Н
Оси
X/Y/Z Перемещение, мм
810/520/460/±120/360
X/Y/Z тип направляющих
качения
X/Y/Z/A Скорость быстрых перемещений, м/мин
48/48/48/50/150
Скорость рабочей подачи, мм/мин
1~20 000
X/Y/Z/A Номинальный момент на электродвигателях подач, Нм
20/20/27
Точность позиционирования, мкм
±4
Повторяемость позиционирования, мкм
±2.5
ШВП диаметр/шаг, мм
45/40/40
Шпиндельная бабка
Мощность электродвигателя главного привода, кВт
42/11
Вращающий момент на шпинделе (до 30 мин), Нм
80
Вращающий момент на шпинделе (продолжительно), Нм
42
Диапазон частот вращения шпинделя, об/мин
18000 прямой привод
Хвостовик инструмента
BT 40 x 45 град
Конус шпинделя (7:24)
ISO40
Тип магазина
манипулятор
Емкость магазина инструмента, шт
32
Максимальный диаметр/длина сменного инструмента, мм
⌀127(75)/L250
Макс. масса инструмента, кг
8
Время смены инструмента, сек
1.5
Тип разгрузки шпиндельной бабки
-
Охлаждение шпинделя
холодильник масла
Прочее
Система ЧПУ
Siemens 840D-SL
Система измерения вылета инструмента (опция)
опция
Система привязки заготовки, измерения детали (опция)
опция
Тип стружкосборника
ленточный
Требуемое давление воздуха, МПа
0,6
Емкость бака СОЖ, л
250
Потребляемая мощность станка, кВА
107
Габаритные размеры (Д х Ш х В), мм
3050x3150x2900
Размеры на поддоне (Д х Ш х В), мм
в разобранном виде, 9 мест
Масса нетто, кг
12000
Масса брутто, кг
12800
Базовая комплектация
1. - ЧПУ Siemens SINUMERIK 840D
2. - Конус шпинделя BT40, 18 000 об/мин;
3. - Масляный холодильник шпинделя;
4. - Функция нарезание резьбы метчиком;
5. - Устройство автоматической смены инструмента с манипулятором на 32 инструмента;
6. - Устройство зажима/разжима инструмента;
7. - Система обдува конуса шпинделя при смене инструмента;
8. - Кабинетная защита зоны резания с блокировкой и контролем закрытия;
9. - Рабочее освещение и лампа индикации состояния станка;
10. - Пластинчатый транспортер и тележка под стружку;
11. - Пистолет для обдува воздухом готовых деталей;
12. - Система подачи СОЖ в зону резания;
13. - Подготовка под подачу СОЖ высокого давления (до 30 Бар);
14. - Сепаратор СОЖ;
15. - Электрошкаф с теплообменником;
16. - Линейные направляющие;
17. - ШВП по трем осям;
18. - Автоматическая смазка направляющих и гаек ШВП;
19. - Телескопическая защита направляющих;
20. - Руководство по эксплуатации.
Опции:
1. Подача СОЖ через шпиндель
