Вертикальные обрабатывающие центры dnm

Страна:Южная Корея

Цена:по запросу

ход (X / Y / Z) 762 / 435 / 510, стол 920x 435, скорость шпинделя 15000

Ваш консультант
тел.: +7 727 226 24 66
моб.: +7 705 554 04 54
моб.: +7 707 587 8877
WhatsApp.: +7 705 554 04 24
e-mail: stanki@kazstanex.kz

описание характеристики комплектация видео

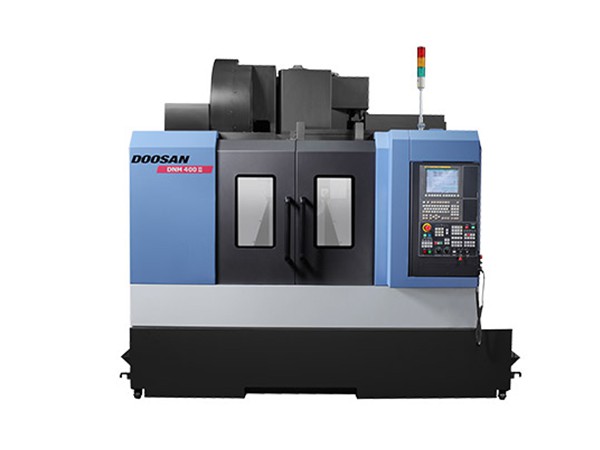

Вертикальные обрабатывающие центры DNM

Высокоскоростные обрабатывающие центры серии DNM компактны и надёжны, сочетают повышенную жесткость и оптимизацию функций, обеспечивают качество мирового уровня при оптимальной цене. Обеспечение высокий производительности - главный принцип этой серии, которая была разработана с учётом потребностей пользователей.

Технические характеристики:
	DNM 4000	DNM 4500	DNM 4500L	DNM 4500S	DNM 500/50 \|\|
Ход по осям
Длина перемещений по оси X (мм)	520	800	910	800	1020
Длина перемещений по оси У (мм)	400	450	450	450	540
Длина перемещений по оси Z (мм)	480	510	510	510	510
Мощность
Макс. частота вращения шпинделя (об/мин)	12000	8000	8000	12000	8000
Максимальная мощность мотора (кВт)	18.5	18.5	18.5	18.5	22
Максимальный крутящий момент (Нм)	117	117.8	117.8	117.8	353.2
Инструментальный конус	ISO40	ISO40	ISO40	ISO40	ISO50
Размер стола
Ширина (мм)	650	1000	1050	1000	1200
Длина (мм)	400	450	450	450	540
Макс. вес заготовки (кг)	400	600	600	600	800
Габариты
Длина (мм)	2858	2160	2160	2158	2412
Ширина (мм)	1650	2465	2701	2150	3110
Высота (мм)	2753	2985	2985	2985	3143
Вес (кг)	3300	4500	5500	5000	6500

Технические характеристики:
	DNM 5700	DNM 5700L	DNM 5700S	DNM 650/50 \|\|	DNM 650P
Ход по осям
Длина перемещений по оси X (мм)	1050	1300	1000	1270	1400
Длина перемещений по оси У (мм)	570	570	570	670	670
Длина перемещений по оси Z (мм)	510	510	510	625	625
Мощность
Макс. частота вращения шпинделя (об/мин)	8000	8000	15000	8000	8000
Максимальная мощность мотора (кВт)	18.5	18.5	18.5	22	18.5
Максимальный крутящий момент (Нм)	117.8	117.8	117.8	353.2	118
Инструментальный конус	ISO40	ISO40	ISO40	ISO50	ISO40
Размер стола
Ширина (мм)	1300	1500	1300	1300	1500
Длина (мм)	570	570	570	670	680
Макс. вес заготовки (кг)	1000	1000	800	1000	600
Габариты
Длина (мм)	2413	2415	2413	2740	2792
Ширина (мм)	3100	3350	3110	3350	3350
Высота (мм)	2985	2985	2985	3250	2815
Вес (кг)	6500	7000	6500	8500	8500

Технические характеристики:
	DNM 6700	DNM 6700L	DNM 5700XL
Ход по осям
Длина перемещений по оси X (мм)	1300	1500	2100
Длина перемещений по оси У (мм)	670	670	670
Длина перемещений по оси Z (мм)	625	625	625
Мощность
Макс. частота вращения шпинделя (об/мин)	8000	8000	8000
Максимальная мощность мотора (кВт)	18.5	18.5	18.5
Максимальный крутящий момент (Нм)	117.8	117.8	117.8
Инструментальный конус	ISO40	ISO40	ISO40
Размер стола
Ширина (мм)	1500	1600	2200
Длина (мм)	670	670	670
Макс. вес заготовки (кг)	1300	1300	1300
Габариты
Длина (мм)	2597	2597	2597
Ширина (мм)	3350	3800	3800
Высота (мм)	3120	3120	3120
Вес (кг)	8000	9000	10000

Технические характеристики:
	DNM 750 \|\|	DNM 750/50 \|\|	DNM 750L \|\|	DNM 750L/50 \|\|
Ход по осям
Длина перемещений по оси X (мм)	1630	1630	2160	2160
Длина перемещений по оси У (мм)	762	762	762	762
Длина перемещений по оси Z (мм)	650	650	650	650
Мощность
Макс. частота вращения шпинделя (об/мин)	8000	8000	8000	8000
Максимальная мощность мотора (кВт)	18.5	22	18.5	22
Максимальный крутящий момент (Нм)	118	353.2	118	353.2
Инструментальный конус	ISO40	ISO50	ISO40	ISO50
Размер стола
Ширина (мм)	1630	1630	2160	2160
Длина (мм)	760	760	760	760
Макс. вес заготовки (кг)	1500	1500	1800	1800
Габариты
Длина (мм)	3480	3480	3480	3435
Ширина (мм)	3850	3850	4900	4900
Высота (мм)	3170	3370	3170	3385
Вес (кг)	13500	13800	15000	15300

СТАНДАРТНОЕ ОСНАЩЕНИЕ:

Защитное ограждение кабинетного типа
Система подачи СОЖ и поддон для стружки
Система смыва стружки из зоны обработки
Большой цветной дисплей (10,4 дюйма)
Установочные элементы
Освещение рабочей зоны
Система внутреннего охлаждения ШВП (для высокоскоростных моделей HS)
Защитная блокировка дверей
Встроенный винтовой конвейер для отвода стружки из зоны обработки
Ручной импульсный генератор
Датчики абсолютного положения по осям X,Y,Z
Лампа вызова оператора
Комплект ЗИП
Комплект инструмента для сборки и обслуживания

ДОПОЛНИТЕЛЬНОЕ ОСНАЩЕНИЕ:

Высокоскоростной шпиндель
Увеличение мощности шпинделя
Устройство автоматической смены инструмента на 40 позиций
Увеличение высоты колонны 150, 200, 250мм
Система подачи СОЖ под высоким давлением
Устройство смыва, сдува, удаления, транспортировки стружки
Система размерной привязки инструмента
Система обмера заготовки, детали
Система удаления масляного тумана
Подготовка для работы станка с 4-ой осью ( а так же, 4+1 оси)
Управляемые от ЧПУ поворотные столы и аксессуары к ним
Подготовка станка для работы с гидравлическими/пневматическими зажимными приспособлениями
Увеличение объема памяти, сервер данных
Програмные опции
Пакет опций для высокоскоростной прецизионной обработки
