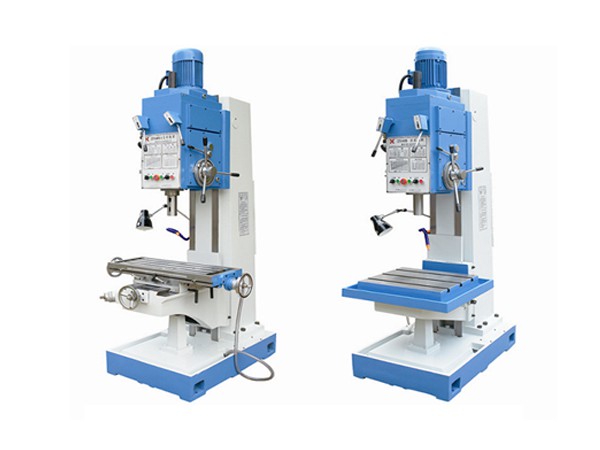

Вертикально-сверлильный станок 2Л125

Станок вертикально-сверлильный с колонной модели 2Л125 предназначен для сверления, нарезания резьбы, проточки, цекования и перфорирования деталей среднего и малого размера в условиях единичного и мелкосерийного производства – далее по тексту станок.

            Вид климатического исполнения – УХЛ4 по ГОСТ 15150.

            Класс точности – Н по ГОСТ 8-82.

Краткое описание конструкции станка

Станок состоит из шпиндельной коробки, стойки, основания, стола и консоли, электрошкафа, установки СОЖ и вспомогательного оборудования.

Вращение шпинделя - основное движение станка.

Движение шпинделя вдоль оси, а также поперечное и продольное перемещение или вращение стола являются движениями подачи.

Рабочий стол может перемещаться в вертикальном направлении и вращаться вокруг своей оси, совершая вспомогательное движение.

Крупногабаритные детали могут обрабатываться при установке и зажиме на столе-основании.

Передачи осуществляются приводами вертикальной подачи.

СОЖ подается отдельным насосом.

В передней части шпиндельной коробки расположены два рычага для переключения 12 ступеней скорости шпинделя. Их перемещение приводит к передвижению тройной и двойной шестерен и изменению скорости.

При установке одного из рычагов в нейтральное положение станок переходит в режим ручного вращения шпинделя, использующийся для установки/снятия резцов и регулировки положения обрабатываемой детали.

Изменение шага подачи осуществляется с помощью рычага в правом углу шпиндельной коробки.

Вертикальное перемещение стола осуществляется вручную.

ТРЕБОВАНИЯ ПО БЕЗОПАСНОСТИ

Безопасность труда на станке обеспечивается соответствием его конструкции требованиям технического регламента «О безопасности машин и оборудования», утвержденного Правительством Российской федерации от 15 сентября 2009 г. №753; ГОСТ 12.2.009-99; ГОСТ Р МЭК 60204-1-2007; ГОСТ 7599-99.

ПЕРЕЧЕНЬ ЭКСПЛУАТАЦИОННОЙ ДОКУМЕНТАЦИИ

Документация на станок поставляется на русском языке, на бумажном носителе в объеме:

РЭ – руководство по эксплуатации (объединенный документ по ГОСТ 2.601).

РЭ – эксплуатационный документ, содержащий сведения:

- о конструкции, принципе действия станка;

- об основных параметрах и характеристиках станка, его составных частях и указания, необходимые для правильной и безопасной эксплуатации станка;

-о соответствии станка требованиям стандарта на нормы точности;

удостоверяющие гарантии изготовителя;

-о приемке станка;

-о приемке станка;

-о комплектности станка (упаковочный лист).

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

На оборудование устанавливается срок гарантии 12 месяцев с момента принятия заказчиком пуско-наладочных работ на его территории, но не более 18 месяцев с момента отгрузки заказчику, при условии соблюдения заказчиком правил эксплуатации, хранения, транспортирования и монтажа.
