Станки предназначены для сверления, зенкерования, развертывания и нарезания резьбы в мелких и средних деталях. Обработка на станках производится как с ручной, так и с механической подачей шпинделя. Станки оборудованы механизмом отключения механической подачи при достижении заданной глубины обработки.
На станках допускается нарезание резьбы с ручным управлением реверсирования шпинделя и в автоматическом режиме на заданной глубине резьбы. Обработка на станке производится как с ручной, так и с механической подачей шпинделя.

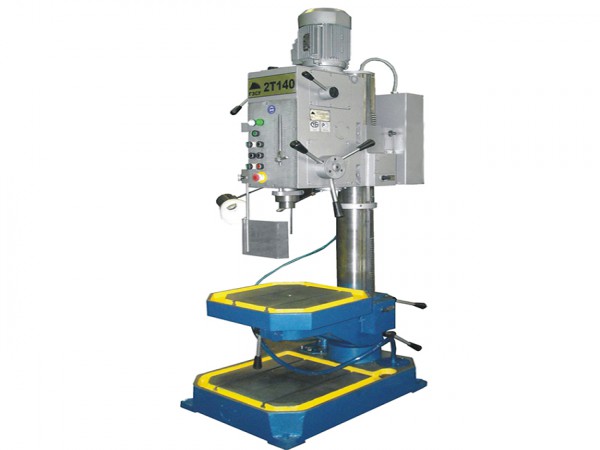

На станке допускается нарезание резьб с ручным управлением, реверсирования шпинделя и в автоматическом режиме. Наиболее эффективно станки 2Т140 можно использовать в условиях индивидуального и мелкосерийного производства, а при соответствующем оснащении - в крупносерийном и массовом.
Станок позволяет использовать различные приспособления и инструменты, расширяющие его технологические возможности.
Технические характеристики: | |||||||||
Модель | 2Т140 | 2Т125 | |||||||
Наибольший условный диаметр сверления, мм сталь 45 чугун СЧ20 |
40 45 |
25 32 |
|||||||
Наибольший диаметр нарезаемой резьбы, мм, в стали 45 | М24 | М20 | |||||||
Конус шпинделя | Морзе 4 | Морзе 3 | |||||||
Расстояние от оси шпинделя до образующей колонны (вылет), мм | 300 | 260 | |||||||
Наибольшее перемещение шпинделя, мм | 160 | 160 | |||||||
Расстояние от торца шпинделя до стола, мм | 0-700 | 0-820 | |||||||
Расстояние от торца шпинделя до плиты, мм | 710-1100 | 940-1100 | |||||||
Перемещение сверлильной головки, мм, не менее | 240 | -- | |||||||
Перемещение стола, мм, не менее | 500 | 670 | |||||||
Суммарный угол поворота стола вокруг колонны вокруг собственной оси | 180º
300º |
180º
--- |
|||||||
Размер рабочей поверхности, мм
стола (LxB) плиты (LxB) |
500х500 560х560 |
400х500 500х525 |
|||||||
Диаметр колонны, мм | 145 | 120 | |||||||
Количество скоростей шпинделя | 8 | 8 | |||||||
Пределы частот вращения шпинделя, об/мин. | 75…1800 | 80…2000 | |||||||
Количество подач шпинделя | 3 | 3 | |||||||
Величина подач шпинделя, мм/об. | 0,1; 0,2; 0,3 | 0,1; 0,2; 0,3 | |||||||
Наибольшее усилие подачи шпинделя, Н | 11400 | 6000 | |||||||
Наибольший крутящий момент на шпинделе, Нм,не менее | 150 | 70 | |||||||
Габаритные размеры станка (LхBхH), мм, не более | 950х560х2200* | 770х540х2140 | |||||||
Масса станка (нетто/брутто), кг, не более | 575/705 | 450/580 | |||||||
Габаритные размеры упаковки (LхBхH), мм, не более | 2170 x 1120x 845 | 2380 × 980×790 | |||||||
Род тока питающей сети | трехфазный, переменный | ||||||||
Напряжение, В | 380 ± 38** | ||||||||
Частота тока, Гц | 50 ± 1** | ||||||||
Мощность привода главного движения, кВт | 2,2 | 1,5 | |||||||
Частота вращения, об/мин | 1500 синхронная | ||||||||
Производительность насоса системы охлаждения, л/мин, не менее | 2,5 | 2,0 | |||||||
Мощность электродвигателя системы охлаждения, кВт | 0,18 | ||||||||
Наибольшая суммарная мощность электродвигателя, кВт | 2,38 | 1,68 | |||||||
*- при расположении сверлильной головки в крайнем верхнем положении** - если заказ-нарядом не оговорены другие параметры |
Базовая комплектация
Поставляются заказчику по спецификации к договору (контракту)
