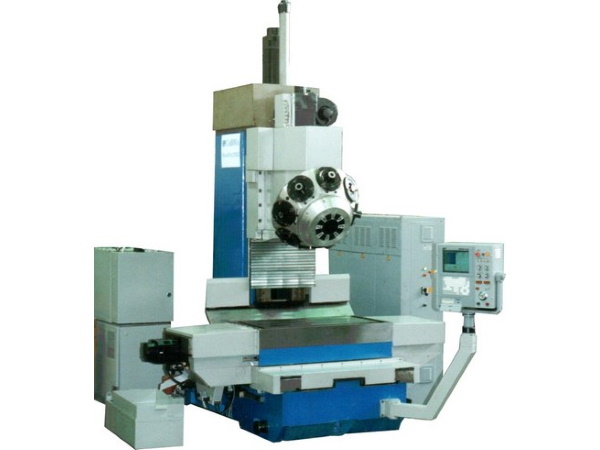

Вертикально фрезерный станок МА-655

Станок фрезерный вертикальный специализированный с ЧПУ и автоматической сменой инструмента предназначен для обработки деталей сложной криволинейной формы типа дисков, плит, рычагов, корпусных деталей и др. из сталей, титановых и легких сплавов в условиях механического цеха.

На станке можно производить фрезерование плоскостей и пазов, сверление, зенкерование, развертывание и предварительное растачивание отверстий. Обработка производится по трем координатам по программе. Станок осуществляет перемещение стола, салазок и фрезерной головки, переключение числа оборотов шпинделя, включение и выключение шпинделя, выбор и смену инструментов.

Автоматическое управление станком по программе осуществляется устройством числового программного управления. В конструкции станков применены базовые литые детали повышенной жесткости, высокоточные шариковые винтовые пары в сочетании с высоко динамичными сервоприводами подач, централизованная смазка, система подачи СОЖ, местное ограждение зоны обработки.

Материал обрабатываемых деталей: конструкционные стали, чугун, сплавы титана, легкие сплавы, некоторые виды пластмасс Электрооборудование смонтировано в отдельно стоящем шкафу.

1. Система ЧПУ – NC-210 (Балт-Систем, С-Петербург), установлена на подвесном пульте с двумя штурвалами;
2. Привода и двигатели подач -  OMRON (Япония);
3. Двигатель шпинделя – асинхронный с частотным регулированием;
4. Электрошкаф – DKC, с регулятором температуры;
5. Релейно-контактная аппаратура и автоматика – Schneider Electric, IEK;
6. Комплект технической документации, позволяющий проводить эксплуатацию, ремонт и обслуживание оборудования.

• Магазин инструментов на 8 позиций, типа "корона"
•
• Пример обработки. Материал заготовки - титан
•
• Пример обработки стандартной тестовой детали
