Вальцы ручные трехвалковые с консольным верхним валом, вр3к

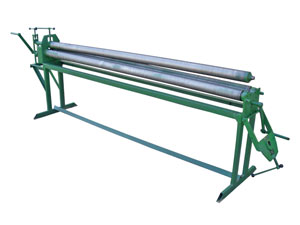

Вальцы ручные трехвалковые с консольным верхним валом, ВР3К

Принцип работы ручных трехвалковых вальцов с консольным верхним валом  заключается в свободной гибки листа, который перемещается между тремя вращающимися валками. В пространство между верхним и боковыми валками станка вводится конец изгибаемого листа.

При вертикальном перемещении заднего бокового валка лист прогибается и участок листа, находящийся под верхним валком, подвергается пластической деформации изгиба. Под воздействием сил трения между вращающимися валками и изгибаемым листом последний перемещается в направлении, соответствующем вращению валков.

Вальцы ручные трехвалковые листогибочные с консольным верхним валом предназначены для вальцовки листового материала с пределом прочности не более 50 кГс/мм² до необходимого диаметра.

Станок изготовлен с откидной щекой, которая при рабочем положении фиксирует верхний вал, после изготовления обечайки щека откидывается, что позволяет снимать обечайку с верхнего вала не поднимая его, что в свою очередь повышает производительность станка. Расположение валов-симметричное.

* изготовление вальцов с другими параметрами по тех. заданию заказчика наименьший диаметр получаемой обечайки 1,1-1,4 диаметра верхнего вала станка.
