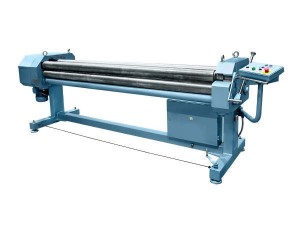

Вальцы листогибочные ММЗ-3401

Применяется при выполнении следующих работ:

- подгибка кромок заготовок;
- гибка цилиндрических обечаек;
- гибка конических обечаек;
- гибка дугообразных элементов;
- правка плоских заготовок.
Механизм разработан с учетом опыта отечественных и зарубежных фирм, выполнен по 3-х волковой, ассимитричной схеме расположения рабочих валков. Вальцы (ручные и механические) используются в вентиляционно-заготовительном производстве, монтаже санитарно-технических систем, других производствах для изготовления тонкостенных обечаек и всевозможных кожухов. Минимальный диаметр изделий получаемых на станке равен 160 мм.

Конструкция механизма имеет ряд преимуществ:

- возможность подгибки кромок заготовки без использования дополнительного оборудования;
- дополнительный валок в сочетании с механизмом перекоса валков, позволяет производить гибку конических обечаек;
- применение профилированных главных валков позволяет вальцевать цилиндрические обечайки хорошей точности с небольшим радиусом;
- автоматическая настройка на нужную толщину заготовки;
- защита от перегрузки механизма в случае попадания двойной толщины листа;
- механизм откидывания главного верхнего валка в горизонтальной плоскости для снятия замкнутой обечайки;
- электромеханический привод подъема, опускания и перекоса боковых валков;
- эффективная система защиты от перегрузки механизма;
- наличие надежной системы защиты от травматизма;
- возможность управления механизмом с помощью электропедали или пульта;
- установка механизма не требует создания специального фундамента с анкерным креплением.

Вальцы листогибочные являются универсальной машиной ротационного типа, предназначенной для гибки листа в холодном состоянии. Предназначены для гибки-вальцевания заготовок из листового проката черных, цветных металлов и сплавов, с пределом текучести не более 2500 кг/см.

В вальцовочных станках гибка листового металла осуществляется путем пропускания листа или полосы посередине вращающихся валов, взаимное расположение которых обеспечивает заданную кривизну. Современные станки гнут листы толщина которых составляет до 150мм.

Наиболее большие размеры диаметральных разрезов заготовок –5000х150мм, гнут при высоких температурах. Наиболее востребованными на сегодняшний день являются трехвалковые вальцы в которых прокатывающие ролики располагаются симметрично. Необходимая кривизна придается листу пропусканием его между тремя роликами: двумя с нижней стороны и одним с верхней.

Такое расположение роликов дает возможность гнуть различные заготовки при наименьших значения деформации и крутящих моментов, при этом концы изгибаемого листа остаются без изменений прямыми. Размер участков металлического листа, которые не были изогнуты остаются одинаковыми между расположенными по бокам гибочными роликами.

В ассиметричном расположении боковых роликов только передняя часть заготовки остается прямой. Чтобы получить полностью изогнутую заготовку необходимо и достаточно дважды пропускать заготовку между роликами. Ассимитрично расположенные ролики имеют единственный недостаток – необходимо прикладывать большие деформирующие силы, крутящие и изгибающие моменты.

Вальцы листогибочные трехвалковые симметричные в конструкции которых предусмотрено использование три вальцовочных вала (ролика), используют для листов из толстого металла, а для листов тонких и средних используют ассимитричные.
