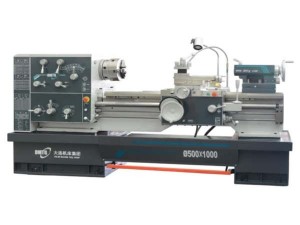

Универсальный токарно-винторезный станок CDS6250B

Универсальные токарные станки DMTG на сегодняшний день являются одним из лидеров в данном сегменте. Разработаны инженерами с завода «КРАСНЫЙ ПРОЛЕТАРИЙ» (СССР), как полные аналоги знаменитых станков 16К20. Универсальные токарные станки серии CDS производятся для английской компании COLCHESTER и в Европе продаются под этой маркой.

Широкий диапазон частот вращения шпинделя и подач позволяют полностью использовать возможности современных твердосплавных и обычных инструментов при обработке различных материалов. Станки могут применяться в различных отраслях промышленности на всевозможных операциях для обработки деталей с высокой точностью и производительностью.

Все универсальные станки DMTG имеют богатое базовое оснащение, а также широкий выбор дополнительных опций.

НАЗНАЧЕНИЕ:

- Нарезание метрической, модульной, дюймовой и питчевой резьбы

- Получение фасонной, конической и цилиндрической поверхностей

- Подрезание торцов

- Сверление, растачивание, зенкование отверстий

- Точение наружных поверхностей

Класс точности Н.

Самым востребованным в России является универсальный токарный станок мод. «CDS6250B», аналог станков 16К25, 1В625М, 16Р25Н. В данном станке увеличен диаметр отверстия в шпинделе до 82 мм, стоят более жесткие подшипники, выше частота вращения шпинделя. Для удобства работы и повышения точности применяется Устройство цифровой индикации – УЦИ.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

16К20 производства DMTG (№1 в Китае, №3 - в мире)

Увеличенный диаметр внутреннего отверстия шпинделя до 105 мм (опционально)

Усиленный шпиндель с повышенными оборотами вращения, 2000 об/мин

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

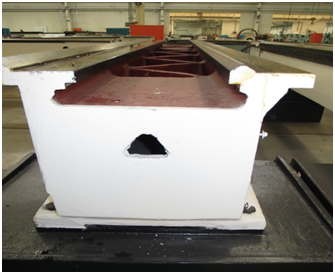

	Станина Цельнолитая станина с дополнительными ребрами жесткости отлита из чугуна. Такая конструкция станины обеспечивает повышенную жесткость, виброустойчивость и способна выдерживать повышенные нагрузки.
	Коробка подач Коробка передач имеет большой диапазон скоростей и разработана в соответствии с мировыми стандартами станкостроения. Все шестерни подач для прочности имеют поверхностную закалку. Реализована централизованная система смазки, что гарантирует малый износ шестеренок в процессе работы и продлевает срок эксплуатации станка.
	Задняя бабка Приспособление для крепления заготовки (при обработке в центрах), или для крепления инструментов, таких например как метчик, плашка при нарезании резьбы; свёрл или сверлильного патрона при сверлении отверстий.

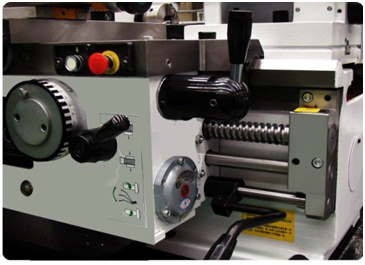

	Суппорт Приспособление для крепления обрабатывающего инструмента и перемещения инструмента в заданных направлениях
	Переключатель подач Многопозиционный рычаг для включения автоматического перемещения режущего инструмента в заданном направлении.
	Люнеты Подвижной и неподвижный люнеты предназначены для поддержки длинных заготовок при обработке во избежание прогиба.
	УЦИ Все универсальные токарные станки DMTG серии CDS опционально могут быть оснащены Устройством цифровой индикации (УЦИ) SDS6. Устройство цифровой индикации SDS6 включает в себя новейшую 16 битную SCM технологию. Каждая ось поддерживает 40 точек нелинейной компенсации.

Лампа местного освещения
СОЖ
Подвижный и неподвижный люнет
4-позиционная резцедержатель
3-х кулачковый патрон 250мм
УЦИ
Защита патрона, защита резцедержателя, задняя защита
4-х кулачковый патрон 315мм
Планшайба 480мм
Виброопоры
Зип
Руководство по эксплуатации
