ТОО «KAZSTANEX» предлагает и дает возможность приобрести современные высокопроизводительные токарно-винторезные станки, созданные станкостроительной компанией SMTCL, мы являемся прямым поставщиком этой и многих других компаний на территории Казахстана.

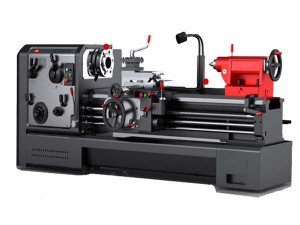

Также Вы всегда у нас сможете в любой момент приобрести токарный станок марки SMTCL серии CA. Станки токарные данного типа продуманны и созданы для оснастки заготовок из металла и многих других материалов. Аналогом отечественных производителей являются станки SAMAT 400, 1В62Г, 16ВТ20, 16Д20Г, МК6056, 16Р25П-1, 16К20Г, 16Д25, 1В625М, 16Д20, 16В20, ГС526У, 16К20, СА500, 1К62, имеют высококачественную виброустойчивостью и жесткость в использовании.
В станке токарном серии CA производится точение различных поверхностей, сверление, обрезку, снятие фаски, зенкерование, и развертывание, нарезание модульной, дюймовой, метрической и питчевой резьбы. У этих станков можно делать обработку как внутренние так и внешние цилиндрические, конические поверхности.
Основное движение (вращение шпинделя) осуществляется основными заготовками. Расширенный диапазон частоты вращения шпинделя и подач отлично дает возможность полностью использовать данные возможности современнейших твердосплавных из стали и обычных инструментов при различной оснастке материалов.
Универсальный токарно-винторезный станок серии CA станки марки SMTCL могут осуществляется в различных отраслях производства промышленности на операциях для оснастки деталей с наивысшей производительностью, а также точностью.
Токарные станки CA предназначены для обработки заготовок из металлов и других материалов в виде тел вращения. На токарном станке CA производят точение поверхностей, обрезку, сверление, снятие фаски, зенкерование, зенкование и развертывание, нарезание метрической, модульной, дюймовой и питчевой резьб. Можно обрабатывать внешние и внутренние цилиндрические и конические поверхности.
Главное движение (вращение шпинделя) осуществляется заготовкой, движение подачи (поступательное продольное и поперечное) — режущим инструментом. Широкий диапазон частот вращения шпинделя и подач позволяют полностью использовать возможности современных твердосплавных и обычных инструментов при обработке различных материалов. Поверхности направляющих станины, закаленные посредством среднечастотной индукции — долговечны.
Токарно-винторезные станки могут применяться в различных отраслях промышленности на всевозможных операциях для обработки деталей с высокой точностью и производительностью.
Технические характеристики: | |||||||||||
Модель | CA6140B | CA6240B | CA6150B CA6150C | CA6250B CA6250C | CA6161B CA6161C |
CA6261B CA6261C |
CA6266B CA6266C | ||||
Аналоги Российских заводов и стран СНГ. | 1К62, 16К20, 16Д20,16В20, 16К20Г, 16Д20Г, 1В62Г, SAMAT 400. | 16ВТ20, МК605616Р25П-1, 16Д25,1В625М, ГС526У, СА500. | |||||||||
Диаметр обработки над станиной. | мм | Ø400 | Ø 500 | Ø 610 | Ø 660 | ||||||
Диаметр обработки над суппортом. | мм | Ø 210 | Ø 300 | Ø 370 | Ø 400 | ||||||
Диаметр обработки над выемкой. Ширина выемки | мм | , | 630×210 | , | 720×210 | , | 830×210 | 830×210 | |||
Наибольшая длина заготовки в центрах (РМЦ)/ Наибольшая длина заготовки при патронной обработке | мм | 750/650, 1000/900, 1500/1400, 2000/1900, 3000/2900 | |||||||||
Ширина станины и жесткость | мм | 400, rc52 | |||||||||
Разрез обрабатывающего инструмента | мм | 25×25 | |||||||||
Шпиндель | Диапазон скоростей шпинделя | B Серии | об/мин | 10-1400 (24) | |||||||
C Серии | об/мин | 14-1250 (24) | |||||||||
Диаметр отверстия шпинделя и конус шпинделя | B Серии | мм | 80 A28 | ||||||||
C Серии | мм | 104 D11 | |||||||||
Конус переднего шпинделя | B Серии | &phi,90 (1:20) | |||||||||
C Серии | &phi,120 (1:20) | ||||||||||
Продольная подача шпинделя за оборот (64 ступени) | Нормаль-ная | мм/об | 0.11-1.6 | ||||||||
Чистовая | мм/об | 0.028-0.11 | |||||||||
Черновая | мм/об | 1.76-6.4 | |||||||||
Перемещение салазок суппорта | Поперечное перемещение суппорта | мм | 320 | 420 | |||||||
Перемещение салазок крестового суппорта | мм | 140 | |||||||||
Быстрый ход, продольный | м/мин | 4 | |||||||||
Задняя бабка | Выдвижение пиноли задней бабки | мм | 150 | ||||||||
Диаметр пиноли задней бабки | мм | Ø 75 | |||||||||
Конус пиноли задней бабки | Морзе № 5 | ||||||||||
Количест-во видов нарезае-мых резьб | Диапазон метрической резьбы | мм | 1-192 | ||||||||
Диапазон дюймовой резьбы | t.p.i | 1/2, 24 | |||||||||
Диапазон модульной резьбы | мм | 0.25-48 | |||||||||
Диапазон питчевой резьбы | d.p | 1/2, 96 | |||||||||
Мощность электродвигателя главного привода | кВт | 7.5 | |||||||||
Machine weight (net weight) |
750mm | кг. | 2000 | 2000 | 2070 | 2070 | 2130 | 2180 | 2235 | ||
1000mm | кг. | 2080 | 2080 | 2150 | 2150 | 2210 | 2260 | 2310 | |||
1500mm | кг. | 2230 | 2230 | 2300 | 2300 | 2350 | 2437 | 2492 | |||
2000mm | кг. | 2580 | 2580 | 2650 | 2650 | 2700 | 2787 | 2842 | |||
3000mm | кг. | 3200 | 3287 | 3542 | |||||||
Overall dimensions (l×w×h) |
750mm | мм | 2418×1000×1267 | 2418×1037×1312 | 2418×1130×1367 | 2418×1130×1392 | |||||
1000mm | мм | 2668×1000×1267 | 2668×1037×1312 | 2668×1130×1367 | 2668×1130×1392 | ||||||
1500mm | мм | 3168×1000×1267 | 3168×1037×1312 | 3168×1130×1367 | 3168×1130×1392 | ||||||
2000mm | мм | 3668×1000×1267 | 3668×1037×1312 | 3668×1130×1367 | 3668×1130×1392 | ||||||
3000mm | мм | 4668×1130×1367 | 4668×1130×1392 |
Базовая комплектация
Дополнительные принадлежности и опции
