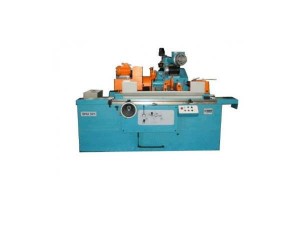

Универсальный круглошлифовальный станок ШУ 321

Универсальные круглошлифовальные станки ШУ 321 предназначены для шлифования внешних и внутренних цилиндрических и конусных поверхностей, а также торцевых поверхностей ротационных деталей: валы, оси, втулки, фланцы и т. д.

При внешнем шлифовании деталь можно закрепить между центрами или в патроннике, при внутреннем шлифовании, только в патроннике. - продольное движение стола (ручное и автоматическое); - поперечное движение шлифовального суппорта (ручное, автоматическое, быстрое, подвод-отвод); - круговое движение шпинделя передней бабки (респ. детали, закрепленной в передней бабки); - круговое движение шлифовального диска для внешнего шлифования; - круговое движение шлифовального диска для внутреннего шлифования;

По точности обработки, универсальные круглошлифовальные станки ШУ 321 отвечают требованиям БДС 2196–83 и БДС 14448–82 "Станки металлорежущие. Нормы точности". Параметры, характеризующих точность обработанной поверхности являются: - Шероховатость обработанных цилиндрических поверхностей Ra < 0,4 мм; - Отклонение от округлости обработанных цилиндрических поверхностей в поперечном сечения – до 0,0025 мм; - Постоянство диаметра в продольном сечении (отклонение от цилиндричности) – до 0,01 мм. По этим показателям станок отвечает требованиям DIN 8630 (отклонение от округлости до 0,003 мм и отклонение от цилиндричности до 0,01 мм).

Стандартная комплектация:

• шлифовальный диск размером 500 х 203 х 80 мм
• Защита шлифовального круга
• Стойка и оправка для балансировки шлифовального круга
• Внутришлифовальный шпиндель
• Люнет открытый, Люнет закрытый
• Комплект поводков
• Патрон 3-х кулачковый Ф200 мм с фланцем
• Устройство для правки круга для наружного шлифования
• Устройство для правки круга для внутреннего шлифования
• Упорный центр МК4 – 2 шт
• Система охлаждения
• Рабочее освещение
• Комплект быстроизнашивающихся частей
• Набор инструментов для обслуживания станка
• Руководство по эксплуатации на русском языке
• Упаковка — на поддоне покрыты полиэтиленом.

Дополнительные принадлежности и опции:

• Цанговый патрон с цангами (Ø 4, Ø 5, Ø 6, Ø 8, Ø 10, Ø 12, Ø 16 и Ø 20)
• Алмазный карандаш для правки круга
• Агрегат для очистки охлаждающей жидкости центробежный
• Агрегат для очистки охлаждающей жидкости с постоянными магнитами
• Агрегат для очистки охлаждающей жидкости электромагнитный
• Цифровая индикация на продольной оси с точностью 0,001 мм
•  Цифровая индикация на поперечной оси с точностью 0,005 мм
•  Цифровая индикация на продольной и поперечной осям
