Универсальное устройство для домостроения БРУС-1

НАЗНАЧЕНИЕ:

Предлагаемое устройство предназначено для фрезерования замковых пазов на профилированном брусе в условиях стройплощадки или в стационарных цеховых условиях. Обработке подвергается как клееный, так и брус из массива. Устройство позволяет получать высококачественные замковые соединения с достаточной производительностью для взаимоперпендикулярных стен и перегородок. С помощью «Эркерного» устройства осуществляется изготовление эркерных соединений под углом 45 град.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется в деревянном домостроении.

ПРИНЦИП ДЕЙСТВИЯ:

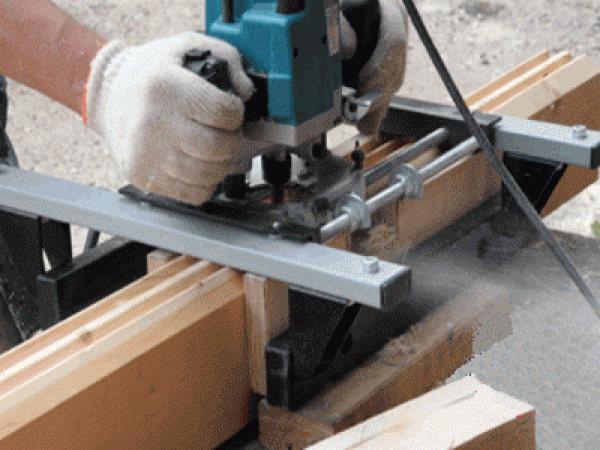

Рама с фрезерной машиной устанавливается в тиски-основание, которое крепится непосредственно на обрабатываемом брусе в зоне расположения будущего паза. Рама с фрезером может перемещаться в поперечном направлении по основанию устройства. Совокупность движений фрезера в продольном и поперечном направлениях позволяют произвести паз необходимой ширины и глубины. «Эркерное» устройство представляет собой специальное подвижное основание - тиски располагающее требуемый угловой паз в нужном месте бруса и обеспечивающее использование верхней рамы с фрезером основного комплекта для точного исполнения правого или левого угла 45 град. В конструкция «эркерного» устройства имеется механизм точной юстировки углов 45 град.

БАЗОВАЯ КОМПЛЕКТАЦИЯ СТАНКА:

• Верхняя рама с фрезерной машиной.
• Нижнее основание - тиски для образования взаимно перпендикулярных стеновых замков.
• Фреза с запасным комплектом твердосплавных ножей.
• «Эркерное» устройство.

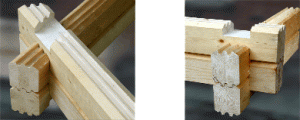

  ОБРАЗЦЫ ПОЛУЧАЕМЫХ ИЗДЕЛИЙ

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

В УСТРОЙСТВЕ В КАЧЕСТВЕ РАБОЧЕГО ОРГАНА ИСПОЛЬЗОВАН РУЧНОЙ ЭЛЕКТРИЧЕСКИЙ ФРЕЗЕР ФИРМЫ «MAKITA»

СПЕЦИАЛЬНО РАЗРАБОТАННАЯ ЦИЛИНДРИЧЕСКАЯ КОНЦЕВАЯ ФРЕЗА ДИАМЕТРОМ 35 ИЛИ 40 ММ.

СПЕЦИАЛЬНАЯ РАМА

Специальная рама позволяет перемещать фрезер в продольном направлении на величину ширины замка или толщины бруса и имеет для этого специальное регулировочное устройство.

УСТРОЙСТВО ПОДЪЕМА И ОПУСКАНИЯ ФРЕЗЕРА

Устройство позволяет задавать необходимую глубину фрезерования замкового паза.
