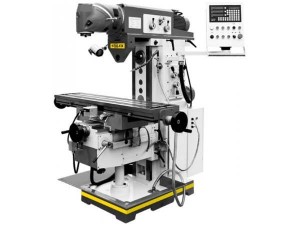

Универсально-фрезерный станок предназначен для фрезерования, сверления, нарезания резьбы и т.п. обрабатываемых резанием металлов и полимерных материалов
Особенности:
o Вертикальный и горизонтальный шпинделиo Макс. радиальное биение переднего конца шпинделя – 0,01 мм
o Усиленные упорные подшипники шпинделя
o Автоматический ход пиноли
o Режим резьбонарезания
o Правое и левое вращение шпинделя
o Цифровая индикация перемещения по оси X, Y, Z
o Наклон головки на угол ± 45° влево/вправо
o Точная регулировка подачи по оси Z
o Автоматическая подача по оси X, Y, Z
o Встроенное устройство подвода СОЖ и поддон для сбора стружки
o Лампа освещения
Устройство цифровой индикации X POS DRO 3:
Количество осей |
3 |
||||||||
Цена деления |
0,005 мм |
||||||||
X POS DRO 3 | |||||||||
Количество знаков |
8 |
||||||||
Быстродействие |
60 м/мин |
||||||||
Погрешность дискретности |
±1 знак |
||||||||
Напряжение питания |
93-250 В |
Технические характеристики | |||||||||
Макс. диаметр сверления(чугун) |
40 (автоподача 16) мм |
||||||||
Макс. диаметр торцевого фрезерования |
125 мм |
||||||||
Макс. диаметр концевого фрезерования |
25 мм |
||||||||
Макс. диаметр резьбонарезания |
М16 |
||||||||
ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ |
|||||||||
Частота вращения шпинделя, 12 |
67-2010 об/мин |
||||||||
Конус шпинделя |
ISO40 DIN 2080 |
||||||||
Ход пиноли шпинделя |
120 мм |
||||||||
Автоматическая подача пиноли |
0,1/0,15/0,3 мм/об |
||||||||
Диапазон наклона головки |
±45⁰ |
||||||||
Расстояние шпиндель-стойка |
200-550 мм |
||||||||
Расстояние шпиндель-стол |
80-420 мм |
||||||||
ГОРИЗОНТАЛЬНЫЙ ШПИНДЕЛЬ |
|||||||||
Частота вращения шпинделя, 12 |
40-1300 об/мин |
||||||||
Конус шпинделя |
ISO40 DIN 2080 |
||||||||
Расстояние шпиндель-стол |
0-340 мм |
||||||||
ФРЕЗЕРНЫЙ СТОЛ |
|||||||||
Размер стола |
1120х260 мм |
||||||||
Ход стола по оси Х x Y |
600х300 мм |
||||||||
Диапазон подач |
24-402 мм/мин |
||||||||
Т-образные пазы, 3 |
14 мм |
||||||||
Напряжение питания |
380 В |
||||||||
Выходная мощность, вертик./горизонт., S1 100 |
1,5/2,2 кВт |
||||||||
Потребляемая мощность, вертик./горизонт., S6 40% |
2,2 кВт |
||||||||
Габаритные размеры |
1580×1450×2150 мм |
||||||||
Масса |
1480 кг |
Комплект |
Сверлильный патрон Ø16 мм |
Оправка сверлильного патрона |
УЦИ по 3-м осям |
Переходные оправки ISO40/Mk-4, ISO40/Mk-3, ISO40/Mk-2 |
Оправка торцевой фрезы ISO40/ Ø 32 мм |
Цанговый патрон ISO40 с набором из 8 цанг Ø 4, 5, 6, 8, 10, 12, 14, 16 мм |
Клин сверлильного патрона |
Ключ 21/24 |
Зажимная тяга, 2 шт. |
Оправка для горизонтального фрезерования,2 шт. |
Лампа местного освещения |
Система подвода СОЖ |
Инструкция по эксплуатации |
Сертификат точности |
Упаковочный лист |
Комплект поставки*
1) Сверлильный патрон Ø16 мм
2) Оправка сверлильного патрона
3) УЦИ по 3-м осям
4) Переходные оправки ISO40/Mk-4, ISO40/Mk-3, ISO40/Mk-2
5) Оправка торцевой фрезы ISO40/ Ø 32 мм
6) Цанговый патрон ISO40 с набором из 8 цанг Ø 4, 5, 6, 8, 10, 12, 14, 16 мм
7) Клин сверлильного патрона
8) Ключ 21/24
9) Зажимная тяга, 2 шт.
10) Оправка для горизонтального фрезерования,2 шт.
11) Лампа местного освещения
12) Система подвода СОЖ
13) Инструкция по эксплуатации
14) Сертификат точности
15) Упаковочный лист
* Производитель оставляет за собой право вносить изменения в конструкцию станка и его комплектацию без предварительного уведомления потребителя
