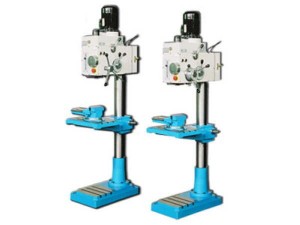

Универсальные вертикально-сверлильные станки 2С125 и 2С125–04

предназначены для сверления, рассверливания, зенкерования, зенкования, развертывания и нарезания резьбы в различных видах металлических и неметаллических деталей быстрорежущим и твердосплавным инструментом.

Станок 2С125 вертикально-сверлильный на круглой колонне, с ручным управлением, предназначен для выполнения всех видов сверлильных работ: сверления, рассверливания, зенкерования, зенкования, развертывания.

Станок 2С125-04 вертикально-сверлильный на круглой колонне, с автоматической подачей шпинделя, предназначен для выполнения всех видов сверлильных работ: сверления, рассверливания, зенкерования, зенкования, развертывания. Вид климатического исполнения — УХЛ4 или ТЗ по ГОСТ 15150—69. Класс точности станков модели 2С125, 2С125-04 — Н по ГОСТ 8—82Е. Категория размещения 4 по ГОСТ 15150-69.

Принцип работы и особенности конструкции станка

Промышленный вертикальный сверлильный станок 2С125 способен сверлить отверстия от Ø 3 до Ø 25 мм и нарезать резьбу от М3 до М33 в стали 45. Вес станка 430 кг. Шпиндель получает 9 скоростей вращения (90...1400 об/мин) через коробку скоростей от электродвигателя мощностью 1,5 кВт. Наибольшая глубина сверления за один установ - 150 мм, наибольшая высота заготовки - 500 мм. Конец шпинделя станка 2С125 выполнен по ГОСТ 25557 (Конусы инструментальные), конус Морзе 3, степень точности АТ8. Обработка производится быстрорежущим и твердосплавным инструментами в деталях из различных конструкционных материалов. Станки используются для работы в условиях единичного, мелкосерийного и серийного производства в ремонтных и сборочных цехах. Реверсирование электродвигателя главного движения позволяет производить на станках нарезание резьбы машинными метчиками. Растачивание отверстий, в том числе расположенных на расстояниях с допусками по 11 квалитету, производится на станках мод. 2С125, 2С125-04. Обработка производится быстрорежущим и твердосплавным инструментами в деталях из различных конструкционных материалов.
