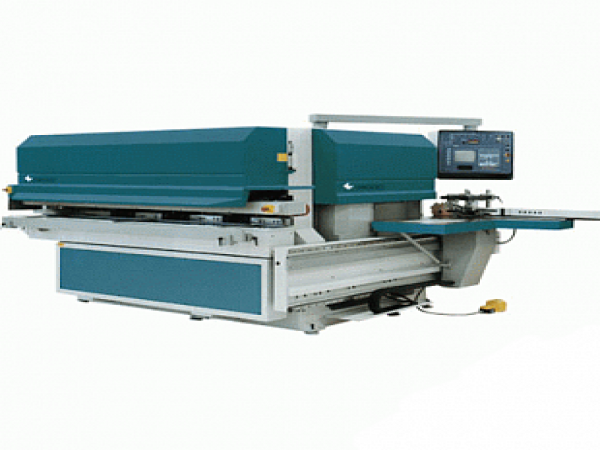

Угловой центр с ЧПУ GAM-33

Угловой центр предназначен для обработки брусковых деталей и рамочных конструкций деревянных окон и дверей в серийном и крупносерийном производстве по изготовлению всех видов окон из массива древесины. Станок состоит из двух связанных модулей: шипорезного и профилирующего. На шипорезном модуле производятся следующие операции:

• торцовка заготовок пильным узлом;
• нарезание шипов и проушин шипорезным фрезерным шпинделем.

На профилирующем модуле производятся:

• фрезерование внутреннего профиля оконной рамы или дверной обвязки основным и антискольным шпинделями;
• фрезерование по наружному контуру собранной конструкции (обгонка) основным и антискольным шпинделями;
• отрезка штапика вторым пильным узлом

Отличительные особенности:

• обрабатывающий центр управляется компьютером. При вводе программы на дисплее высвечивается профиль детали и происходит автоматическая переналадка станка на выбранное изделие;
• подвижная каретка на шипорезном модуле позволяет устанавливать длинные заготовки и обрабатывать их под углом (для изготовления 3,5,6 - ти угольных окон; автоподача на шипорезном модуле с приводом от гидравлики;
• автоматическая передача с шипорезного модуля на профилирующий;
• шипорезный и основной фрезерные шпинделя имеют вертикальный ход 350мм, позиционируются системой управления и позволяют устанавливать пакет инструментов высотой 350мм;
• автоподача на профилирующем участке;
• антискольный шпиндель имеет попутное вращение направленное на прижим волокон и подключается по сигналу датчика в месте возможного скола: на выходе в конце обработки.
