Трубонарезные станки са700стф3, са983сф3

Страна:Россия

Цена:по запросу

Ø обр. 830 мм , кВт 27

Ваш консультант
тел.: +7 727 226 24 66
моб.: +7 705 554 04 54
моб.: +7 707 587 8877
WhatsApp.: +7 705 554 04 24
e-mail: stanki@kazstanex.kz

описание характеристики комплектация видео

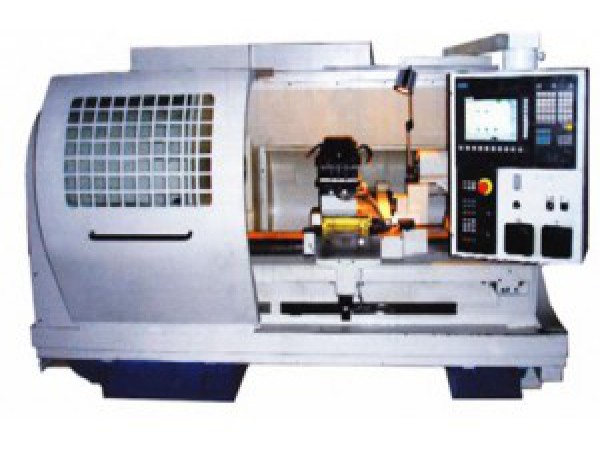

Трубонарезные станки СА700СТФ3, СА983СФ3

Станки предназначены для обработки труб нефтегазового сортамента, а также выполнения универсальных токарных работ.Система ЧПУ — фирм FANUC, SIEMENS, «Балт-Система» или других фирм по выбору заказчика.

Технические характеристики:
	СА700СТФ3	СА983СФ3
Диаметр отверстия в шпинделе, мм	145	340
Наибольший устанавливаемый диаметр изделия, мм:
над станиной	700	830
над суппортом	430	410
Наибольший обрабатываемый диаметр изделия, мм:
над станиной	700 (600*)	830 (500*)
над суппортом	430	410
Наибольшая длина обрабатываемого в центрах изделия, мм
Наибольший крутящий момент на шпинделе/30 мин., Н&middot,м	2 250/2 800	4 300/5 375
Пределы частот вращения шпинделя, об./мин	10…1 600	5…750
Пределы рабочих подач суппорта, мм/мин:
продольных	1…4 000	1…4 000
поперечных	1…4 000	1…4 000
Скорость быстрых перемещений суппорта, мм/мин:
продольных	10 000	10 000
поперечных	6 000	10 000
Дискретность задания перемещений, продольных и поперечных, мкм	1	1
Пределы шагов нарезаемых резьб	0,1…320	0,1…320
Мощность электродвигателя главного привода/30 мин., кВт	22/27,5	22/27,5
Масса, кг	5 000, 5 200, 5 500, 5 800	10 000, 11 000, 12 000
Габаритные размеры, мм
длина	3 100, 4 100, 5 100, 6 100	5 000, 6 000, 7 000
ширина	2 300	2 700
высота	1 900	2 000

Технологическая оснастка:
Наименование оснастки	СА700СТФ3	СА983СФ3
Револьверная головка с вертикальной осью вращения	4-позиц. Baruffaldi*	4-позиц. Baruffaldi
Револьверная головка с горизонтальной осью вращения	8-позиц. Duplomatic
Резцедержка	спецналадка*	спецналадка*
Патрон 4-кулачковый с механизированным зажимом	400 мм, BISON*	720 мм (2 шт.)
Патрон 3-кулачковый с пневматическим зажимом	400 мм (2 шт.), BISON
Люнет подвижный	ЛП20–150Ф.000*	ЛП20–175С.000*
Люнет неподвижный	ЛН20–300.000*	ЛН20–350.000*
Люнет поддержка	СА564С100.91.100*	1Н983.64.000*
