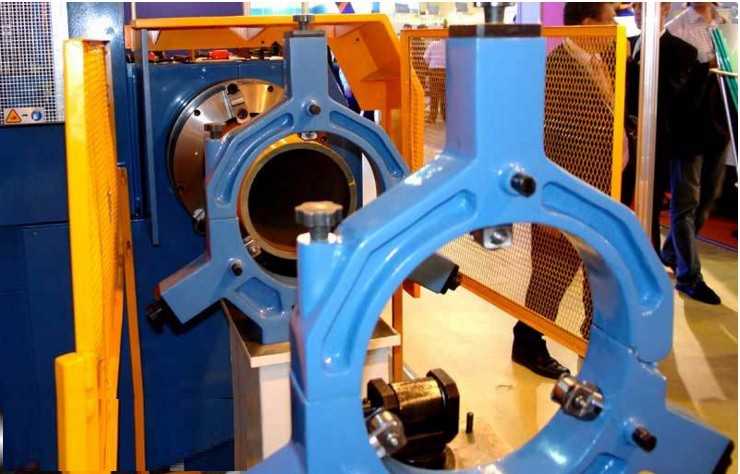

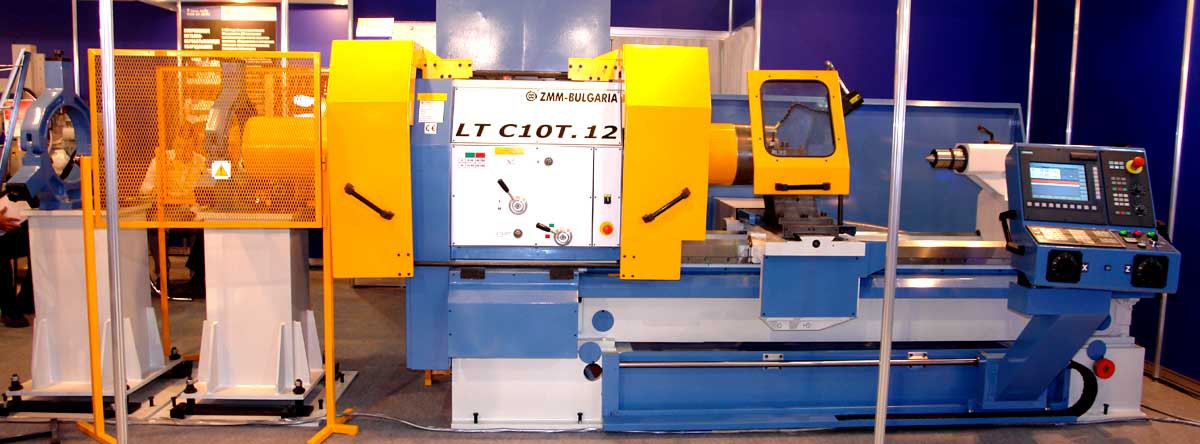

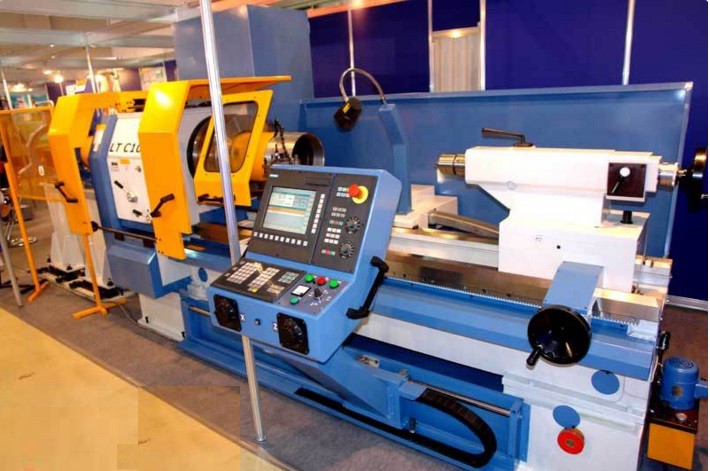

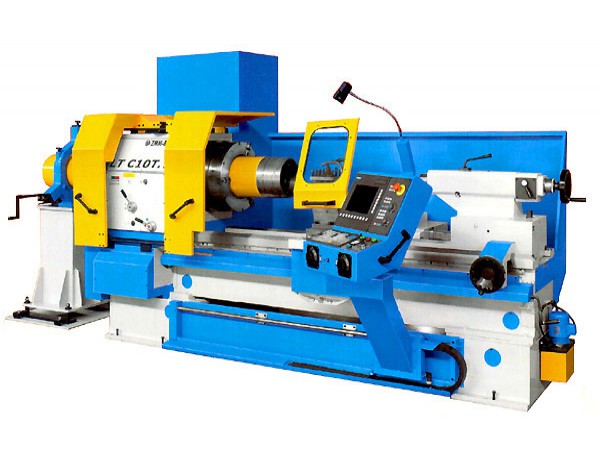

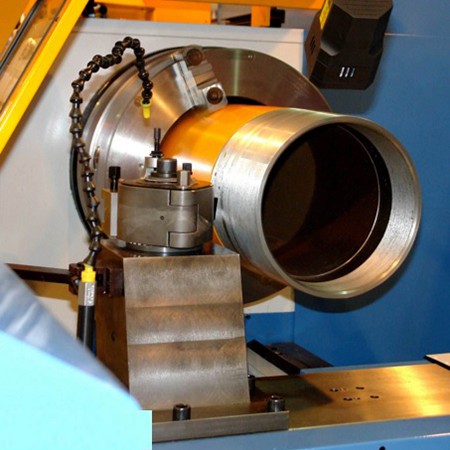

Трубонарезной станок с ЧПУ LTC10T.14 предназначен для токарной обработки труб и деталей трубных соединений, особенно применяемых в нефтегазовой отрасли. Трубонарезные станки LTC10T.14 оснащены частотным управлением привода шпинделя, двумя трехкулачковыми патронами и люнетами с роликовыми пинолями для поддержки трубы снаружи станка. Трубонарезной станок может использоваться для выполнения разнообразных токарных работ, в том числе нарезания метрической, конической, дюймовой, модульной и питчевыхрезьб.
| Технические характеристики: | |||||||||
| высота центров над станиной | 500 | ||||||||
| высота центров над полом | 1190 | ||||||||
| длинна обработки | 1500-6000 | ||||||||
| ширина направляющих | 560мм | ||||||||
| уровень звукового давления DIN45635 часть 1601 | 85db(A) | ||||||||
| макс Ø обработки над станиной | 1000 | ||||||||
| макс Ø обработки над суппортом | 760 | ||||||||
| люнет неподвижном | 20-200 | ||||||||
| люнет неподвижном | 180-430 | ||||||||
| макс. вес обрабатывающих деталей, с двумя опорами вне станка и в люнете на направляющих | 3000 кг | ||||||||
| макс.вес обрабатывающих деталей с двумя опорами вне станка | 2200кг | ||||||||
| макс.вес обрабатываемой детали с одной опорой вне станка | 1300кг | ||||||||
| макс.вес обрабатываемой детали с двумя патрониками на самом станке | 500кг | ||||||||
| Ø цилиндрического отверстия шпинделя | 358мм | ||||||||
| конечное отверстие шпинделя | 360мм | ||||||||
| Ø под передним подшипником | 420мм | ||||||||
| число оборотных охватов | 4 | ||||||||
| оборотный охват | 6.3-315 min | ||||||||
| мощность главного электродвигателя | 18,5 kW | ||||||||
| мощность по оси Z | 18 N.m | ||||||||
| мощность по оси X | 11 N.m | ||||||||
| мощность двигателя для охлаждающей инсталяции | 09 kW | ||||||||
| мощность двигателя для смазывающей инсталяции | 0.18 kW | ||||||||
| максимальный вращяюшей момент шпинделя | 3500 nM | ||||||||
| макс. продольное тяговое усилие - Z | 1250 | ||||||||
| макс. поперечное тяговое усилие - X | 1050 | ||||||||

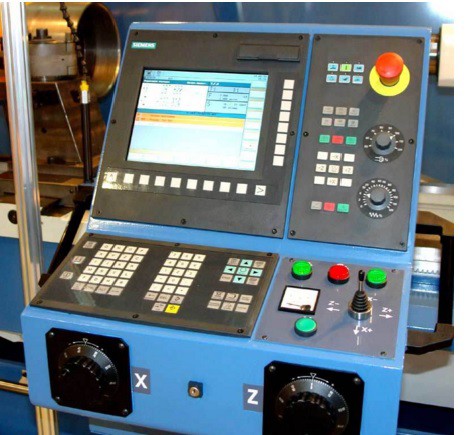

| Система управления | Siemens | ||||||||
| ход поперечных салазок | 505мм | ||||||||
| Мультификс | 700/4/d1 | ||||||||
| Кассеты | 703/D1 63x180 | ||||||||

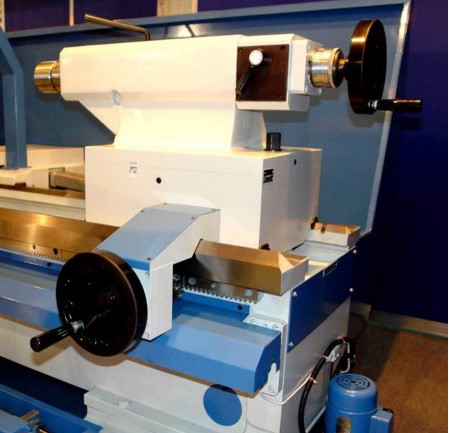

| Ø пиноли | 105 мм | ||||||||
| Коническое отверстие пиноли | 6 морзе | ||||||||
| поперечное перемещения по осям z/x | 10(mx) | ||||||||
| Шаг по оси Z | 50x10 | ||||||||
| Шаг по оси X | 32x5 | ||||||||
| люнет для опоры | 160x360 | ||||||||
| РМЦ | 6000 | ||||||||
| ширина | 2100мм | ||||||||
| высота | 1660 | ||||||||
Базовая комплектация
