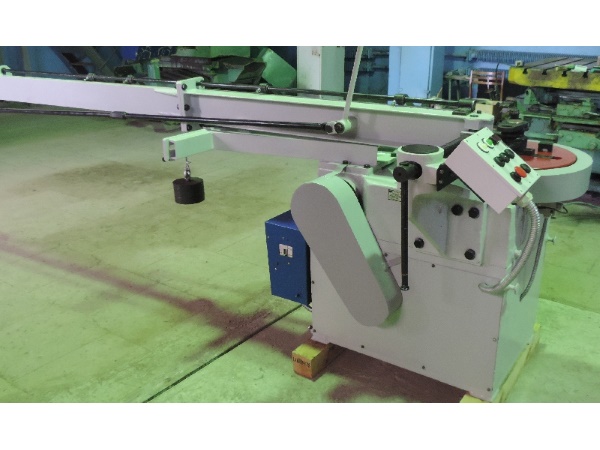

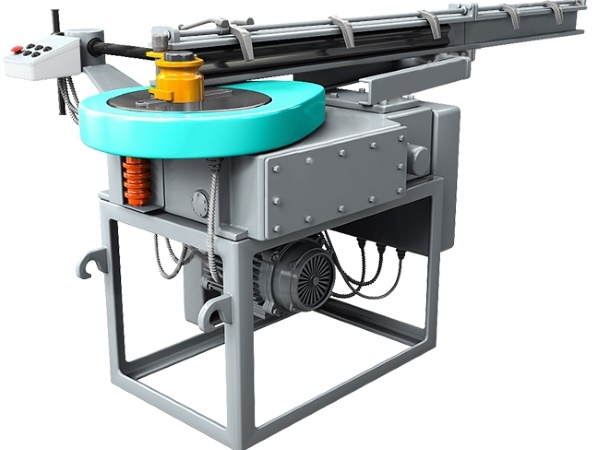

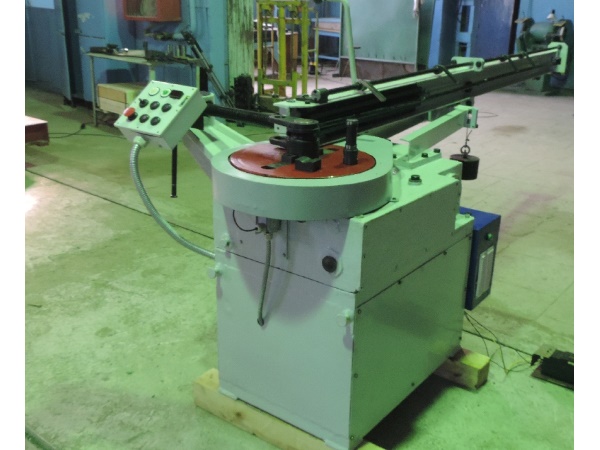

Трубогибочный станок ИБ3429

Машины трубогибочные ИБ3429 предназначены для гибки труб в холодном состоянии с оправкой (дорном) и без нее методом наматывания трубы на гибочный ролик минимальным радиусом гиба 1,5 диаметра трубы, максимальный радиус гиба 320 мм.

Машины трубогибочные с механическим приводом могут быть оснащены электронным блоком управления с возможностью программирования угла гиба, а также имеется многопрограммный режим - 8 программ до 8 гибов в каждой программе, дающий возможность регулировать скорость гиба (8 ступеней скорости).

Наличие электронного блока управления дает следующие преимущества:

Плавность начала и конца гибки, более точная обработка угла гиба за счет перехода на "ползучую" скорость, безударное трогание и останов двигателя. Наличие в машинах гибочных штанги с переставными упорами позволяет производить последовательные гибы без предварительной разметки труб по длине.

При гибке с оправкой (дорном) эллипсность трубы на изогнутом участке составляет не более 5%. К гибочному станку прилагается за отдельную плату комплект роликов и дорнов, обеспечивающих гибку труб разных диаметров.

Простота и надежность конструкции механического привода, легкость в обслуживании обеспечивают эффективность применения машины гибочной при гибке труб как крупными, так и мелкими партиями. Станок трубогибочный с дорном предназначен для гибки труб в холодном состоянии с оправкой (дорном) и без нее методом наматывания трубы на гибочный ролик.

При заказе специального гибочного инструмента наибольший радиус изгиба может быть увеличен до 500 мм. Станок имеет две рабочие скорости, что позволяет более рационально выбирать режимы гибки различных труб, причем, обратный ход механизмов всегда осуществляется на повышенной скорости.

Оснащен трехпозиционным прибором установки углов гиба. По просьбе заказчика может быть установлен шестипозиционный прибор. Наличие в станке штанги с переставными упорами позволяет производить последовательные гибы без предварительной разметки труб по длине.

При гибке с оправкой (дорном) эллипсность трубы на изогнутом участке составляет не более 5%. К машине прилагается комплект роликов и дорнов, обеспечивающих гибку труб разных диаметров. По просьбе заказчика предусмотрено изготовление специального инструмента гибкого дорна, позволяющего производить гибку прямоугольных, квадратных, эллипсных и тонкостенных труб (толщина стенки не менее 1 мм), труб из легированных и цветных металлов, уголка, швеллера и других профилей.

Простота и надежность конструкции механического привода легкость в обслуживании обеспечивают эффективность применения станков при гибке труб как крупными, так и мелкими партиями.
