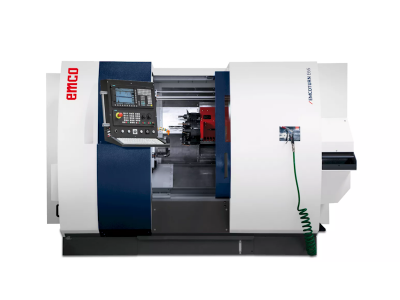

Токарный обрабатывающий центр EMCO cерии EMCOTURN E65

Станки серии EMCOTURN, в зависимости от комплектации, предназначены для высокоточного скоростного точения деталей с фасонными поверхностями, сверления и растачивания, а также фрезерования лысок, канавок, сложных поверхностей и конструктивных элементов с помощью осевого и радиального приводного инструмента.

При комплектации автоматическим устройством подачи прутка, лотком для снятия готовых деталей, системой контроля износа и поломки инструмента, станки предназначены для серийного производства.

Emcoturn E65 - это универсальный токарный центр для комплексной обработки прутковых заготовок и обработки в патроне.

Наклонная под углом сварная станина представляет собой жесткую замкнутую конструкцию, что в свою очередь обеспечивает высокую точность обработки деталей. Также станок оборудован предварительно нагруженными направляющими роликового типа, современной системой ЧПУ Siemens 828D, включая диалоговое программирование ShopTurn.

Назначение
Токарные обрабатывающие центры EMCO применяются во всех отраслях машиностроительной индустрии, производстве гидро- и пневмокомпонентов, автомобильной промышленности, медицинской техники, а также в авиационно-космической промышленности и приборостроении.

Особенности конструкции:

Станина

Станина представляет собой наклонную сварную конструкцию с компактными размерами и чрезвычайной жесткостью. Стальная арматура гарантирует дополнительную жесткость в зонах повышенного напряжения. Для дополнительной амортизации станина заполнена демпфирующим гранулированным материалом.

Защитные стальные кожуха осей увеличивают надежность и продлевают срок эксплуатации. Эффективная система отвода стружки за счет наклонной компоновки станины и стальным кожухам

Главный шпиндель

Мощный двигатель главного привода с высоким крутящим моментом позволяет обрабатывать стали с высокой производительностью, а также производить высокоскоростную обработку деталей. Максимальная скорость вращения шпинделя 3500 об/мин.

Ось С

Встроена в конструкцию станка как основной элемент. Дискретность позиционирования шпинделя 0,0010. Энкодер, установленный непосредственно на шпинделе гарантирует точность обработки при фрезеровании или сверлении и др. операций.

Револьверная головка

Осевая инструментальная револьверная головка для версии исполнения с задней бабкой. Быстрый 12-ти позиционный серволевольвер для стандартных инструментов VDI40. Все места могут быть оснащены приводными инструментами для выполнения операций сверления, фрезерования и нарезания резьбы.

 Область применения:

Токарные обрабатывающие центры EMCO применяются во всех отраслях машиностроительной индустрии, производстве гидро- и пневмо-компонентов, автомобильной промышленности, медицинской техники, а также в авиационно-космической промышленности и приборостроении. Благодаря автоматизации станки EMCOTURN успешно используются в средне- и крупно-серийном производстве с возможностью быстрой переналадки на широкую номенклатуру деталей.

Машиностроение

Климатическая техника



Лифты и лебедки



Схема обработки:



Конструктивные особенности:

	Компактная жесткая наклонная станина Обеспечивает удобный доступ в рабочую зону и естественную эвакуацию стружки.
	Различные варианты револьверных головок В том числе с приводным инструментом и Y-осью.
	Задняя бабка с сервоприводом
	Роликовые направляющие качения Bosch Rexroth по всем осям
	Система измерения инструмента
	Система крепления VDI Крепление инструментальной державки: клин с зубьями на хвостовике державки; Регулировка соосности инструмента: по шпонке и базовой поверхности; Расположение инструмента: инструментальные позиции установлены либо по радиусу или параллельно оси вращения револьверной головки; Зажимное усилие: высокое осевое усилие зажима.

 Получаемые изделия:





СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

1. Система ЧПУ Fanuc (Япония) или Siemens (Германия)

2. Направляющие качения по осям X, Y, Z Bosch Rexroth (Германия)

3. Шпиндель с частотой вращения 800, 4200, 6300 об/мин Siemens (Германия)

4. 3-х кулачковый патрон ROHM (Германия)

5. Револьверная головка SAUTER (Германия)

6. Конвейер удаления стружки

7. Защита направляющих

8. Система охлаждения

9. Освещение

10. Система автоматической смазки

11. Трехцветная сигнальная лампа

12. Кабинетная защита зоны обработки

13. Пистолет для смыва стружки

14. Пистолет подачи воздуха

15. USB-интерфейс

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

1. Оптические линейки Heidenhain (Германия)

2. Закрытая зона обработки для применения масляного тумана

3. Система измерения вылета инструмента

4. Приводной инструмент от 6 до 12 позиций

5. Ось С

6. Ось Y
