Токарный станок с чпу, тс1640ф3

Страна:Россия

Цена:по запросу

Max,. Ø изделия - 800 мм; Max,. Ø заготовки - 880 мм; РМЦ - 1500 мм, Ø отверстия шпинделя - 105 мм; Ø прутка-102 мм

Ваш консультант
тел.: +7 727 226 24 66
моб.: +7 705 554 04 54
моб.: +7 707 587 8877
WhatsApp.: +7 705 554 04 24
e-mail: stanki@kazstanex.kz

описание характеристики комплектация видео

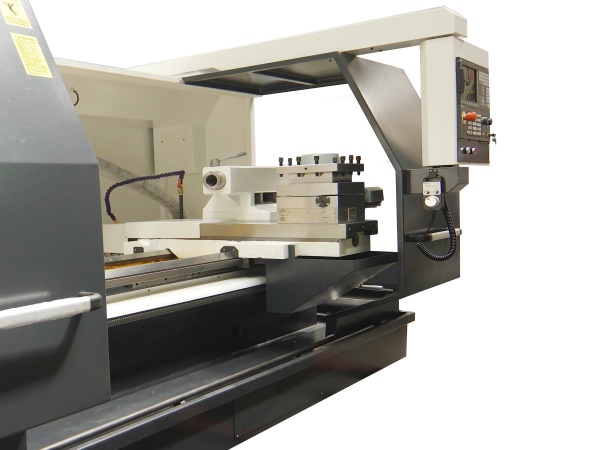

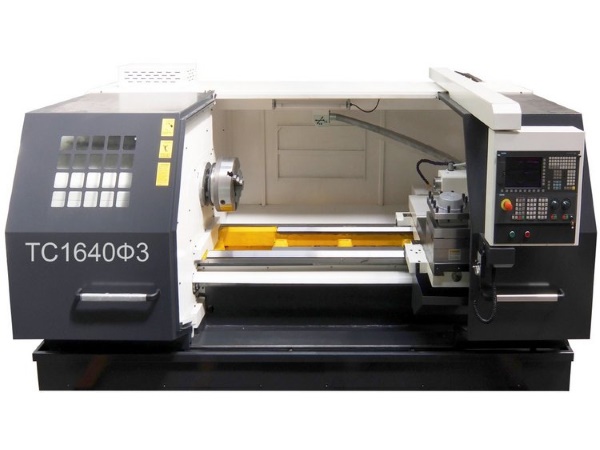

Токарный станок с ЧПУ, ТС1640Ф3

Прекрасное решение для обработки крупногабаритных изделий (⌀ до 880 мм, L до 1500 мм) сложной формы из широкой номенклатуры материалов. Литая, тяжелая, широкая станина установлена на цельное основание, обеспечивающее дополнительную устойчивость к деформациям во время обработки. Станина токарного станка ТС1640Ф3 отлита из чугуна. Ширина направляющих увеличена на 11% до 600 мм.

Технические характеристики:
Наибольший диаметр заготовки, мм	880
Макс. диаметр изделия типа диск, мм	800
Наибольший диаметр заготовки, обрабатываемый над суппортом, мм	460
РМЦ, мм	1500
Макс. вес заготовки, кг	2000
Оси
Максимальное перемещение по оси Х, мм	460
Макс перемещение по оси Z, мм	1500
Быстрые перемещения по оси Х, мм/мин	4000
Быстрые перемещения по оси Z, мм/мин	8000
Рабочая подача, мм/мин	0.01~4000
Диаметр ШВП/шаг ось Х, мм	32/5
Диаметр ШВП/шаг ось Z, мм	48/6
Тип мотора и мощность по оси X, кВт	серво, 3.3
Тип мотора и мощность по оси Z, кВт	серво, 4,3
Тип направляющих Х	ласточкин хвост
Тип направляющих Z	Призматические
Точность позиционирования по осям X/Z, мм	±0,005
Повторяемость позиционирования осей X/Z, мм	±0,003
Угол наклона станины, град	0
Ширина направляющих, мм	600
Шпиндельная бабка
Диаметр 3х кулачкового патрона, мм	380 (400)
Диапазон скоростей шпинделя, об/мин	10-70 20-170 50-400 125-1000
Диаметр отверстия шпинделя, мм	105
Максимальный диаметр прутка, мм	102
Торец шпинделя	С11 (ГОСТ 12593, din 55027 )
Конус отверстия шпинделя	Метрический 120
Внутренний диаметр подшипника шпинделя
Момент на шпинделе (до 30 минут), Нм	2746
Момент на шпинделе (продолжительно), Нм	2746
Мощность э/д шпинделя (до 30 минут), кВт	11
Мощность э/д шпинделя (продолжительно), кВт	11
Тип э/д шпинделя	асинхронный э/д

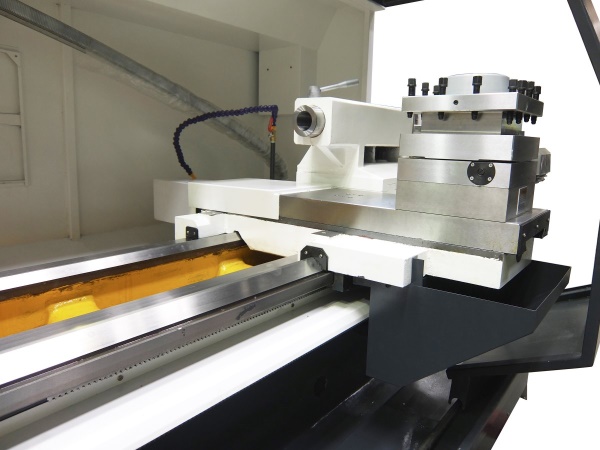

Резцедержка
Число инструментов, шт	4
Тип резцедержки	э/механическая
Размер хвостовика режущего инструмента, мм	40х40
Время смены инструмента – верт. револьверная головка, с	0,6
Время смены инструмента – гориз. револьверная головка, с	-
Мощность э/д приводного инструмента, кВт	-
Обороты приводного инструмента, об/мин	-

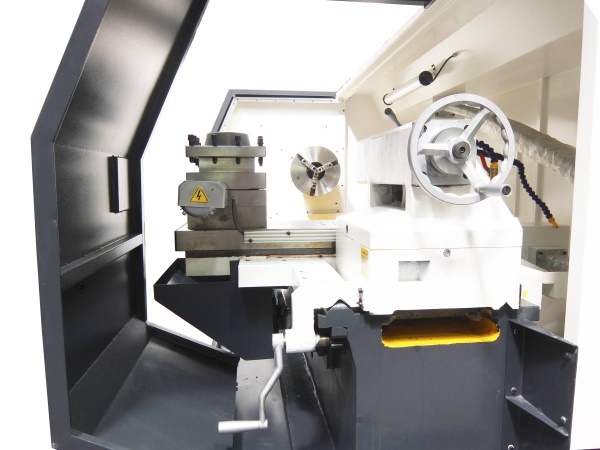

Задняя бабка
Перемещение задней бабки, мм	до патрона/люнета
Выдвижение пиноли задней бабки, мм	250
Диаметр пиноли, мм	105
Конус пиноли гидравлической задней бабки, №	опция
Конус пиноли механической задней бабки, №	Морзе 6
Прочее
Потребляемая мощность, кВА	30

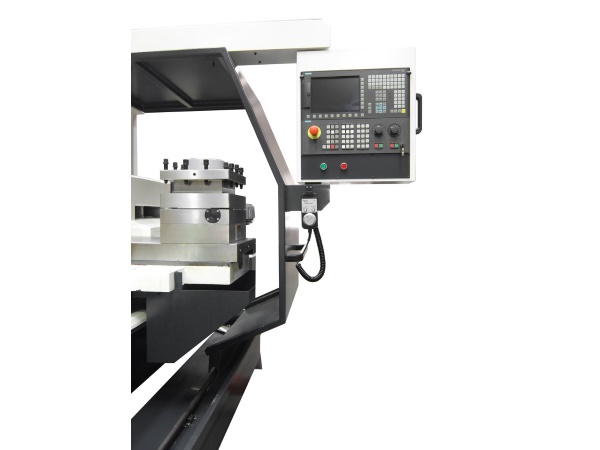

Система ЧПУ	Siemens 828D
Наличие транспортера стружки	нет
Емкость бака СОЖ, л
Емкость гидростанции, л	-
Вес нетто, кг	5300
Вес брутто, кг	5700
Габаритные размеры ДхШхВ, мм	3820х2000х1900*
Габаритные размеры упаковки ДхШхВ, мм	3 места
Примечания	*без светосигнальной колонны

Базовая комплектация
-Станок метрический с ЧПУ Siemens 828D; - Механический трёхкулачковый самоцентрирующийся патрон ⌀400 мм, с набором кулачков; -Выносной пульт оператора; -Набор ключей для обслуживания станка; -Регулировочные башмаки; -Втулка переходная M120-МТ5; -Рукоятка перемещения задней бабки; -Бак СОЖ в сборе с насосом СОЖ; -Бак для циркуляционной смазки шпиндельной бабки в сборе с масляным насосом; -Опоры для фиксации кабинета станка; -Паспорт на станок (в составе руководства по эксплуатации)	-Револьверная головка на 8 позиций, VDI50; -Люнет подвижный 30-210 мм; -Люнет неподвижный 40-310 мм; -Shopturn - визуальное программирование и отладка;
