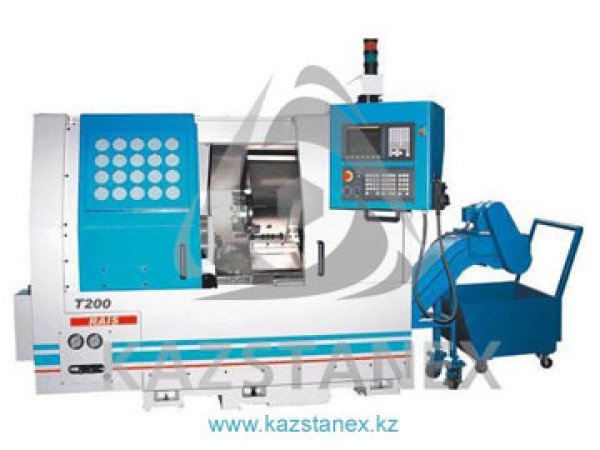

Токарный станок с ЧПУ с наклонной станиной T200, T250
Предназначен для выполнения черновой, чистовой токарной обработки, выполнения операций тонкого и финишного точения, сверловки, расточки, чистовой обработки отверстий, нарезания резьбы, выполнения фрезерных операций, деталей различных конфигураций, с выполнением обработки различных элементов на внешних участках детали.
На станке при использовании соответствующего металлорежущего инструмента возможна обработка как конструкций из алюминия и других низколегированных сплавах, так и высокопрочных материалов высокой твёрдости, прошедших термическую обработку.
Технические характеристики:
Характеристика
Т200
Т250
Максимальный диаметр обработки над станиной, мм
420
550
Максимальный диаметр устанавливаемый над суппортом, mm
330
Максимальный диаметр обработки (с рев. гол. VDI / с 8-ми поз. гол.) mm
200/250
250/350
Ход по X mm
180
220
Ход по Z (максимальная длина) mm
370
550
Угол наклона суппорта гр.
45
Высота центра (над полом) mm
920
950
Передний торец шпинделя
A2-5 A2-6
(A2-8)
Диаметр патрона
169 (6')
210 (8'), 254 (10')
Тип патрона
Гидравлический
Диаметр отверстия шпинделя mm
56
62
Максимальный диаметр прутка mm
45
52
Максимальные обороты (стандартно/опция) об/мин
6000
4500
Двигатель шпинделя
Fanuc?12/7000i
Мощность главного двигателя (постоянная / до 30 мин.) кВт
11/15
15/18,5
Быстрый ход по осям X, Z mm
X 12, Z 20
Тип направляющих
Интегрированные линейные
Прямоугольные стальные
Диаметр шариковой винтовой пары mm
32
Диаметр инструментального диска mm
340, 380
410, 318
Тип инструментального диска
VDI 3425/30, 8 позиционный
VDI 3425/40, 8 позиционный
Количество инструментов
12 / 8
Сечение резца mm
20x20
25x25
Макс. диаметр инструмента с цилиндрическим хвостовиком mm
