Токарный обрабатывающий центр, тс1720ф4

Страна:Россия

Цена:по запросу

Max,. Ø изделия - 320 L200; Max,. Ø заготовки - 480 мм; РМЦ - 615 мм, Ø отверстия шпинделя - 63 мм; Ø прутка-50 мм

Ваш консультант
тел.: +7 727 226 24 66
моб.: +7 705 554 04 54
моб.: +7 707 587 8877
WhatsApp.: +7 705 554 04 24
e-mail: stanki@kazstanex.kz

описание характеристики комплектация видео

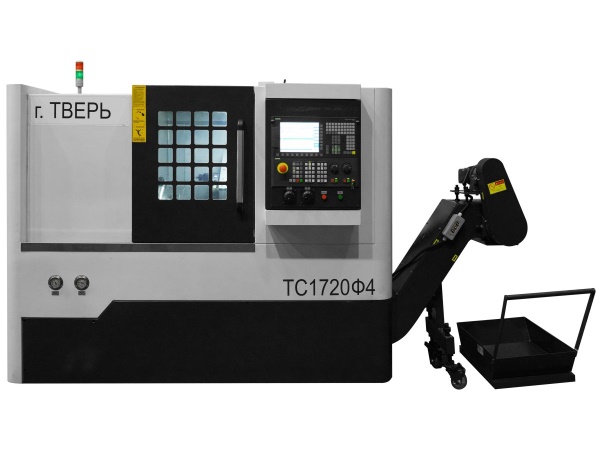

Токарный обрабатывающий центр, ТС1720Ф4

Станок ТС1720Ф4 предназначен для универсальной и экономичной обработки фланцев, валов и деталей из прутка: • автоматическая обработка внутренних и внешних цилиндрических, конусообразных, радиусных и торцевых поверхностей; • точение канавок и выемок валов, дисков; • нарезание метрических, дюймовых и конусных резьб; • выполнение сверлильных и фрезерных операции в радиальном и осевом направлениях.

Тяжелое основание, и надежные применяемые компоненты перемещений по осям обеспечивают высокую жесткость станка. Прямой привод Мотор подачи =>шарико-винтовая пара для получения максимальной точности установки координат.

Большое отверстие для падающей стружки. 12-ти позиционная револьверная головка и современная русифицированная система ЧПУ позволяют обрабатывать детали сложных форм с высокой производительностью.

Стружкосборник (базовая комплектация), податчика прутка, улавливатель готовых деталей и паров СОЖ (опции) позволяют добиться оптимальной автоматизации производства при максимальной безопасности.

Особенности

Безопасность.
Экологичность.
Надежность.
Технология DRIVE-CLiQ.
Компактность.
Возможность использования циклов ShopTurn.

Основные узлы

Станина.
Шпиндельная бабка.
Задняя бабка.
Револьверная головка.
Привод оси Z.
Привод оси Х.
Кожуха.
Система подачи СОЖ, стружкосборник.
Система ЧПУ, электрошкаф, электрооборудование.

Качество станка

Проверенная на практике конструкция.
Отборные компоненты от надежных производителей.
Испытания в течение 48 часов.
Лазерные измерения проверка точности позиционирования осей используются в качестве испытания в стандартном исполнении.


Шпиндель картриджного типа, торец A2-6, производство Тайвань	Резцедержка VDI30 на 12 позиций	Роликовые направляющие качения повышенной жесткости - Hiwin, Тайвань

Технические характеристики:
Наибольший диаметр заготовки, мм	480
Макс. диаметр изделия типа диск, мм	320 L200 (см схему)
Наибольший диаметр заготовки, обрабатываемый над суппортом, мм	13~300 (см схему)
РМЦ, мм	615 (455 от торца патрона)
Макс. вес заготовки, кг	350
Оси
Максимальное перемещение по оси Х, мм	200
Макс перемещение по оси Z, мм	500
Быстрые перемещения по оси Х, мм/мин	30 000
Быстрые перемещения по оси Z, мм/мин	30 000
Рабочая подача, мм/мин	15 000
Диаметр ШВП/шаг ось Х, мм	32/10
Диаметр ШВП/шаг ось Z, мм	40/10
Тип мотора и мощность по оси X, кВт	серво 2,3
Тип мотора и мощность по оси Z, кВт	серво 2,3
Тип направляющих Х	качения (Hiwin)
Тип направляющих Z	качения (Hiwin)
Точность позиционирования по осям X/Z, мм	±0,005
Повторяемость позиционирования осей X/Z, мм	±0,003
Угол наклона станины, град	30
Ширина направляющих, мм	Z 445 X 275
Шпиндельная бабка
Диаметр 3х кулачкового патрона, мм	8" (210 мм)
Диапазон скоростей шпинделя, об/мин	50~4200
Диаметр отверстия шпинделя, мм	63
Максимальный диаметр прутка, мм	50
Торец шпинделя	A2-6
Конус отверстия шпинделя	метрический 70
Внутренний диаметр подшипника шпинделя	100
Момент на шпинделе (до 30 минут), Нм	355
Момент на шпинделе (продолжительно), Нм	164
Мощность э/д шпинделя (до 30 минут), кВт	30,5
Мощность э/д шпинделя (продолжительно), кВт	13,5
Тип э/д шпинделя	серво
Резцедержка
Число инструментов, шт	12
Тип резцедержки	серво (макс 50/ номин. 10.5 Нм)
Размер хвостовика режущего инструмента, мм	VDI30 по Din 5482 (под резец 20х20), ER25 у приводного
Время смены инструмента – верт. револьверная головка, с	-
Время смены инструмента – гориз. револьверная головка, с	0,8/ 1,88
Мощность э/д приводного инструмента, кВт	3.3
Обороты приводного инструмента, об/мин	4500
Задняя бабка
Перемещение задней бабки, мм	415
Выдвижение пиноли задней бабки, мм	100
Диаметр пиноли, мм	63
Конус пиноли гидравлической задней бабки, №	Морзе 4
Конус пиноли механической задней бабки, №	-
Прочее
Потребляемая мощность, кВА	47.5
Система ЧПУ	Siemens 828
Наличие транспортера стружки	да
Емкость бака СОЖ, л	170
Емкость гидростанции, л	75
Вес нетто, кг	3600
Вес брутто, кг	3900
Габаритные размеры ДхШхВ, мм	2290х1930х1780
Габаритные размеры упаковки ДхШхВ, мм	4 места

Базовая комплектация

Система ЧПУ Siemens 828, моторы и привода X, Z, S, S2 Siemens
Гидравлическая система:
- 3х кулачковый гидравлический патрон 210 мм с проходным отверстием
- Задняя бабка с гидравлической пинолью
- Гидравлический тормоз шпинделя
Пластинчатый стружкосборник, тележка
12-ти поз. револьверная голова ТС80Фх12 с возможностью установки приводного инструмента на каждую позицию
Система подачи СОЖ на каждый инструмент
Система импульсной смазки направляющих
Освещение рабочей зоны
Лампа индикации состояния станка
Педали управления патроном и пинолью
Набор инструментов для обслуживания станка
Паспорт станка на русском языке
