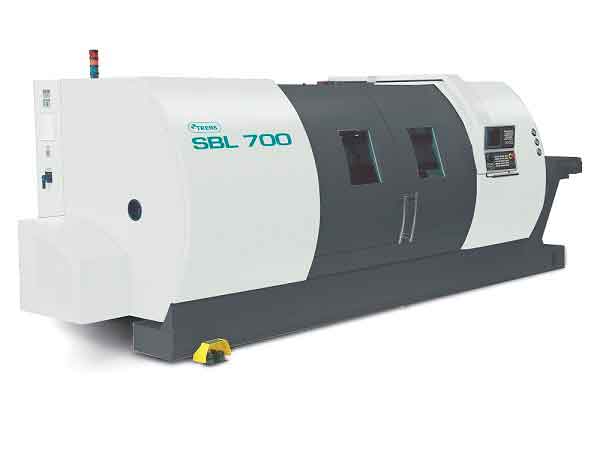

Самый большой станок типового ряда токарных обрабатывающих центров SBL применяется в машиностроительном среднем или крупносерийном производствах.
Главным образом применяется в технологических машиностроительных цехах при обработке фланцев и валов больших размеров, где требуется прежде всего точность, качество и высокая продуктивность.
Отличительные особенности:
Технические характеристики SBL 700 | |||||||||
Рабочая зона | |||||||||
Рабочий диапазон: | |||||||||
Наибольший диаметр обработки, мм | 750 | ||||||||
Наибольший диаметр обточки, мм | 500 | ||||||||
Длина точения в патроне и задней бабке, мм | 2000 | ||||||||
Длина точения в патронах, мм | |||||||||
Наибольший диаметр прутковой заготовки, мм | 107 | ||||||||
Наибольший диаметр прутковой заготовки с приспособлением для питателя прутков, мм | 97 | ||||||||
Основной шпиндель: | |||||||||
Запирающий замок шпинделя (DIN55026 A & ISO702-I A2) | A2-11 | ||||||||
Внутренний конус шпинделя, мм | |||||||||
Отверстие в шпинделе, мм | 127 | ||||||||
Диаметр шпинделя под передними подшипниками, мм | 180 | ||||||||
Максимальная частота вращения шпинделя, мин-1 | 2500 | ||||||||
Максимальная частота вращения шпинделя с редуктором 1:4, мин -1 | 700 | ||||||||
Зажим | 315/400* | ||||||||
Привод шпинделя: | |||||||||
Мощность электродвигателя главного привода S1, кВт | 37 | ||||||||
Мощность электродвигателя главного привода S6, кВт | 56 | ||||||||
Крутящий момент согласно исполнению S1, Нм | 484 | ||||||||
Крутящий момент с редуктором 1:4 S1, Нм | 1935 | ||||||||
Суппорты с приводами: | |||||||||
Ось X (VDI 30) | |||||||||
Диапазон подач поперечного суппорта мм.об -1 | 1÷10000 | ||||||||
Ускоренная подача поперечного суппорта,мм.мин -1 | 16000 | ||||||||
Рабочий ход, мм | 420 | ||||||||
Рабочий ход с радиальной резцовой головкой*, мм | |||||||||
Ось Y* (VDI 25) | |||||||||
Диапазон подач поперечного суппорта, мм.об -1 | |||||||||
Ускоренная подача поперечного суппорта, мм.мин -1 | |||||||||
Рабочий ход с радиальной резцовой головкой*, мм | |||||||||
Ось С* | |||||||||
Непрерывный контроль, мм.об -1 | |||||||||
Максимальная частота вращения шпинделя, мм.мин -1 | |||||||||
Крутящий момент (согласно исполнению) S1, мм | |||||||||
Ось Z | |||||||||
Диапазон подач продольного суппорта мм.об -1 | 1÷10000 | ||||||||
Ускоренная подача продольного суппорта,мм.мин -1 | 20000 | ||||||||
Рабочий ход, мм | 2170 | ||||||||
Рабочий ход с радиальной резцовой головкой*, мм | |||||||||
Ось Z2* | |||||||||
Диапазон подач суппорта противошпинделя*, мм.об -1 | |||||||||
Ускоренная подача суппорта противошпинделя, мм.мин -1 | |||||||||
Рабочий ход суппорта противошпинделя, мм | |||||||||
Инструментальные системы: | |||||||||
12-ти позиционная осевая револьверная головка SAUTER | |||||||||
Количество позиций инструмента,мм | 12 | ||||||||
Тип диска, мм | VDI | ||||||||
Диаметр вала (согласно DIN 69880), мм | 50 | ||||||||
Максимальное поперечное сечение резца, мм | 32х32 | ||||||||
. | |||||||||
12-ти позиционная осевая револьверная головка SAUTER с приводом вращающегося инструмента* | |||||||||
Количество позиций инструмента | 12 | ||||||||
Количество вращающихся позиций инструмента | 6 | ||||||||
Диаметр вала (согласно DIN 69880), мм | 50 | ||||||||
Муфта | B 20x17, DIN 5482 | ||||||||
Максимальное поперечное сечение резца, мм | 32Х32 | ||||||||
Мощность двигателя вращающегося инструмента, кВ | 7,8 | ||||||||
Максимальный крутящий момент, Нм | 27 | ||||||||
Максимальная частота вращения, мм.мин-1 | 2750 | ||||||||
. | |||||||||
12-ти позиционная радиальная револьверная головка SAUTER с приводом вращающегося инструмента* | |||||||||
Количество позиций инструмента | |||||||||
Количество вращающихся позиций инструмента | |||||||||
Диаметр вала (согласно DIN 69880), мм | |||||||||
Муфта | |||||||||
Максимальное поперечное сечение резца, мм | |||||||||
Мощность двигателя вращающегося инструмента, кВ | |||||||||
Максимальный крутящий момент, Нм | |||||||||
Максимальная частота вращения, мин-1 | |||||||||
. | |||||||||
12-ти позиционная радиальная револьверная головка SAUTER с осью Y и приводом вращающегося инструмента* | |||||||||
Количество позиций инструмента | |||||||||
Количество вращающихся позиций инструмента | |||||||||
Диаметр вала (согласно DIN 69880), мм | |||||||||
Муфта | |||||||||
Максимальное поперечное сечение резца, мм | |||||||||
Мощность двигателя вращающегося инструмента, кВ | |||||||||
Максимальный крутящий момент, Нм | |||||||||
Максимальная частота вращения, мин-1 | |||||||||
Задняя бабка : | |||||||||
Конус в отверстии пиноли,мм | MORSE 6 | ||||||||
Ход пиноли/задней бабки, мм | 150 | ||||||||
Рабочий ход задней бабки, мм | |||||||||
Диапазон прижимного усилия*, даН | 250-2400 | ||||||||
Управление | rucne/vlek koníka | ||||||||
Противошпиндель: | |||||||||
Запирающий замок шпинделя (DIN55026) | |||||||||
Отверстие в шпинделе | |||||||||
Диаметр шпинделя под передними подшипниками | |||||||||
Максимальная частота вращения шпинделя | |||||||||
Диаметр патрона | |||||||||
Привод противошпинделя : | |||||||||
Мощность электродвигателя противошпинделя S1 | |||||||||
Мощность электродвигателя противошпинделя S6 | |||||||||
Крутящий момент (согласно исполнению) S1 | |||||||||
Противошпиндель Ось С *: | |||||||||
Непрерывный контроль | |||||||||
Максимальная частота вращения противошпинделя | |||||||||
Крутящий момент (согласно исполнению) S1 | |||||||||
Габариты станка : | |||||||||
Высота,мм | 2490 | ||||||||
Ширина,мм | 2255 | ||||||||
Длина с поддоном для стружки/с конвейером для стружки направо* | 6800* | ||||||||
Длина с конвейером для стружки направо* | |||||||||
Высота оси шпинделя | |||||||||
Масса : | |||||||||
Масса – исполнение с задней бабкой | около 11000 | ||||||||
Масса – исполнение с противошпинделем* | |||||||||
Системы управления : | |||||||||
SIEMENS 828D SolutionLine + ShopTurn | да | ||||||||
FANUC 0iTD + Manual Guide i | нет |
* Специальное исполнение
СПЕЦИАЛЬНОЕ ИСПОЛНЕНИЕ:
ОСОБЕННОСТИ: [gallery size="medium" link="file" ids="23897,23898,23901,23900,23899,23896"]
