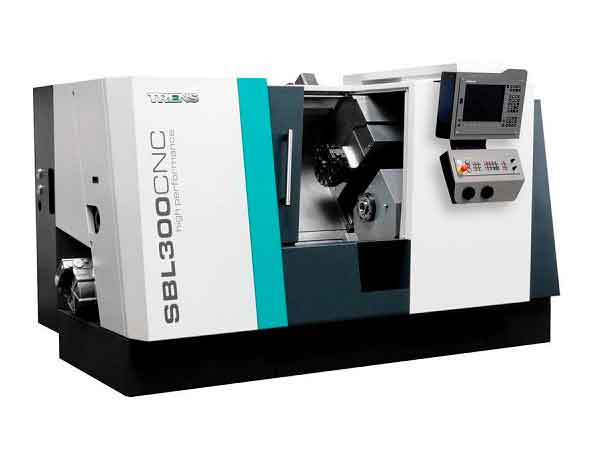

Токарный обрабатывающий центр sbl 300

Токарный обрабатывающий центр SBL 300 применяется в среднем и крупносерийном производстве  для точной обработки простых деталей или заготовок сложной конфигурации. Наличие подвижного противошпинделя позволяет выполнять  комплексную  обработку и финишные операции на одном станке, что экономит время изготовления и повышает точность заготовки.

Таким образом эксплуатация станка приносит повышение  производительности и существенное понижение капитальных затрат. Большая вариабильность модульной концепции станка позволяет составить станок по индивидуальному заказу от простого 3-х осевого токарного станка до высокопроизводительного 9-ти осевого токарного обрабатывающего центра для комплексного автоматического рабочего режима.

Отличительные особенности:

• Большая вариабильность модульной концепции станка позволяет составить станок согласно технологическим требованиям заказчика
• Исполнение с электрошпинделями
• 12-ти позиционная револьверная головка типа VDI 30  без/с приводом вращающегося инструмента или осью Y
• Дистанционная диагностика и мониторинг данных
• Большой выбор вариантов исполнения и оснастки – гидравлический зажим с патроном или цангами, питатели прутков, измерительные зонды инструмента, уловители деталей,  автоматическое открывание двери, система отсасывания пара рабочей зоны.

* Специальное исполнение

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ – ОДНОШПИНДЕЛЬНЫЙ:

• Система управления Siemens 840D, software Shop Turn.
• Цифровые приводы Simodrive с обратной отдачей энергии.
• Асинхронный электродвигатель с векторным управлением привода основного шпинделя 7 кВт.
• Прямая индикация положения и скорости вращения шпинделя магнитным дисковым датчиком интегрированным на шпинделе.
• Ос С основного шпинделя с установкой координат двигателем основного шпинделя.
• Отверстие в шпинделе 57 мм.
• Гидравлический 3-х кулачковый патрон диаметром 170 мм с проходным отверстием 43 мм, максимальные обороты 4000 об.мин¯1.
• Цифровая проверка предельных положений гидравлического зажима.
• Защитная система запирания гидравлической системы зажима и пиноли задней бабки.
• Сдвоенный педальный выключатель открывания/закрывания патрона основного шпинделя.
• Без тормоза шпинделя.
• Длина точения между патроном и задней бабкой 500 мм.
• Без задней бабки.
• Система управления Siemens Sinumeric 840D SolutionLine, software Operate 4.5, TCU.
• Цифровые приводы SIEMENS Sinamics S120 с обратной отдачей энергии.
• Система управления FANUC 0i-TD, software Manual Guide i.
• Увеличенная мощность основного шпинделя 9/11/15 кВт.
• Основной электрошпиндель 18 / противошпиндель 26 кВт.
• Увеличенная частота вращения шпинделя 4000 до 5000 об.мин.¯1.
• Ось С основного шпинделя с установкой координат самостоятельным серводвигателем посредством подшипникового редуктора.
• Ось С противошпинделя с установкой координат самостоятельным серводвигателем посредством подшипникового редуктора.
• Увеличенное отверстие в шпинделе 65 мм, гидравлический 3-х кулачковый патрон диаметром 210 мм с переходным отверстием 52 мм.
• Увеличенное отверстие в шпинделе 92 мм, гидравлический 3-х кулачковый патрон диаметром 254 мм с переходным отверстием 75 мм, максимальная частота вращения 3500 об.мин-1. Гидравлические цанговые зажимы различных типоразмеров для всех видов отверстий в шпинделе. Пневматическая обдувка патрона.
• Тормоз основного шпинделя.
• Программируемая задняя бабка.
• Прямая индикация положения оси Z цифровой линейкой.
• Прямая индикация положения оси Z2 цифровой линейкой (подача противошпинделя).
• Осевая револьверная головка с приводом вращающегося инструмента, VDI 30 и тормозом шпинделя Радиальная револьверная головка с приводом вращающегося инструмента, VDI 30 и тормозом шпинделя.
• Ось Y - 12-позиционная радиальная револьверная головка SAUTER с приводом вращающегося инструмента, VDI 25, ход ± 40 мм и тормозом шпинделя.
• Роликовые направляющие.
• Прямая индикация положения оси Х цифровой линейкой.
• Автоматическая смазка с регуляцией подачи смазочного вещества.
• 12-позиционная осевая револьверная головка SAUTER, VDI30 без привода вращающегося инструмента.
• Поддон для стружки.
• Комплектная система охлаждения, давление 0,7 МПа.
• Открывание двери вручную.
• Портативный пульт управления.
• Ввод входных и выходных величин в метрических/дюймовых величинах.
• Напряжение питания 3×400 В/50 Гц.
• Устройство для транспортировки станка.
• Инструкция по обслуживанию станка.
• Версия в исполнении СЕ

  СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ – ДВУХШПИНДЕЛЬНЫЙ:

• Система управления Siemens 840D, software ShopTurn.
• Цифровые приводы Simodrive с обратной отдачей энергии.
• Асинхронный электродвигатель с векторным управлением привода основного шпинделя 7 кВт Асинхронный электродвигатель с векторным управлением привода противошпинделя 7 кВт.
• Прямая индикация положения и скорости вращения шпинделя магнитным дисковым датчиком интегрированным на шпинделе.
• Прямая индикация положения и скорости вращения противошпинделя магнитным дисковым датчиком интегрированным на противошпинделе.
• Ос С основного шпинделя с установкой координат двигателем основного шпинделя.
• Ос С противошпинделя с установкой координат двигателем противошпинделя • Отверстие в основном шпинделе 57 мм.
• Отверстие в противошпинделе 57 мм.
• Гидравлический 3-х кулачковый патрон диаметром 170 мм, с проходным отверстием 43 мм, максимальные обороты основного шпинделя 4000 об.мин¯1 основного шпинделя.
• Гидравлический 3-х кулачковый патрон диаметром 170 мм, с не проходным отверстием 43 мм, максимальные обороты 4000 об.мин¯1 противошпинделя.
• Цифровая проверка предельных положений гидравлического зажима.
• Защитная система запирания гидравлической системы зажима.
• Сдвоенный педальный выключатель открывания/закрывания патрона основного шпинделя
• Сдвоенный педальный выключатель открывания/закрывания патрона противошпинделя.
• Тормоз основного шпинделя.
• Тормоз противошпинделя.
• Длина точения между патроном основного шпинделя и патроном противошпинделя 485 мм Роликовые направляющие.
• Прямая индикация положения оси Х цифровой линейкой.
• Автоматическая смазка с регуляцией подачи смазочного вещества.
• 12-позиционная быстрозажимная радиальная револьверная головка SAUTER, VDI30 с приводом вращающегося инструмента.
• Поддон для стружки.
• Комплектная система охлаждения, давление 0,7 МПа.
• Открывание двери вручную.
• Портативный пульт управления.
• Ввод входных и выходных данных в метрических/дюймовых величинах.
• Напряжение питания 3 х 400 В/50 Гц.
• Устройство для транспортировки станка.
• Инструкция по обслуживанию станка.
• Версия в исполнении СЕ

ОСОБЕННОСТИ:
