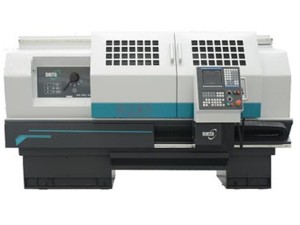

ТОКАРНО-ВИНТОРЕЗНЫЙ СТАНОК С ЧПУ CKE6163Z

НАЗНАЧЕНИЕ:

Станки серии СКЕ предназначены для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем различной сложности, включая нарезание резьбы, сверление, зенкерование. Обрабатываемый материал: сталь, чугун, легированные сплавы (нержавейка), цветные металлы и легкие сплавы.

Обработку, возможно, производить в один или несколько проходов в замкнутом полуавтоматическом цикле одновременно по двум координатам.

ОПИСАНИЕ:

Токарные станки с ЧПУ серии CKE самые популярные на Российском рынке. Станки серии СКЕ предназначены для токарной обработки наружных и внутренних поверхностей деталей типа тело вращения со ступенчатым и криволинейным профилем различной сложности, включая нарезание резьбы, сверление, зенкерование. Обрабатываемый материал: сталь, чугун, легированные сплавы (нержавейка), цветные металлы и легкие сплавы.

Обработку возможно производить в один или несколько проходов в замкнутом полуавтоматическом цикле одновременно по двум координатам. Применяются в мелкосерийном и серийном производстве деталей.

Все токарные с танки с ЧПУ DMTG серии СКЕ разработаны Советскими инженерами с завода «Красный пролетарий» и Рязанского специального конструкторского бюро станкостроения и внедрены, с учетом всех современных тенденций развития станкостроения, применены самые последние на сегодняшний день инженерно-технические достижения на производственных площадках завода DMTG. Применение токарных станков с ЧПУ DMTG на предприятии максимально снижает роль оператора в производственном цикле продукции. Все станки в базовой комплектации оснащены системой ЧПУ Fanuc.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

Цельнолитая чугунная станина усилена ребрами жесткости. Такая конструкция обеспечивает высокую надежность, жесткость и виброустойчивость при работе.

На станке установлен модернизированный усиленный шпиндель

Закаленные отшлифованные V-образные направляющие покрыты специальным покрытием Turcite-B для перемещения без износа и трения.

На станке установлена многоступенчатая  коробка скоростей с бесступенчатом регулированием скорости вращения шпинделя за счет установки частотного преобразователя.

Cтанки оснащены современной промышленной системой ЧПУ и сервоприводами Fanuc (Япония).

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Токарные станки с ЧПУ серии CKE нашли широкое применение в машиностроительном производстве. В основном используются при мелко- или среднесерийном изготовлении деталей, в ремонтных мастерских, в основных цехах механической обработки. Использование системы ЧПУ позволяет изготавливать детали со сложной конфигурацией, значительно увеличивает серийность производства, повышает эффективности обработки и снижает влияние человеческого фактора.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
	Станина Литая станина усилена ребрами жесткости. V-образные закаленные и отшлифованные направляющие станины покрыты специальным покрытием Turcite-B для перемещения с минимальным износом и трением.
	АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Автоматическая система смазки направляющих и ШВП обеспечивает централизованную своевременную смазку по основным движущимся элементам – ШВП, направляющим, что сокращает их износ, повышает плавность хода.
	4-х позиционный резцедержатель Высокая точность позиционирования; Высокая жесткость фиксации в процессе резания; Плавность перемещения без подъема; Быстрая смена инструмента
	РЕВОЛЬВЕРНАЯ ГОЛОВА – 6 ПОЗИЦИОННАЯ В дополнительную комплектацию входит 6-ти позиционная револьверная головка, оснащенная муфтой для быстрой и плавной индексации инструмента. Смена инструмента происходит за 1-2 сек.
	РЕВОЛЬВЕРНАЯ ГОЛОВА – 8 ПОЗИЦИОННАЯ Увеличенное количество инструментов, что влияет на производительность и позволяет изготавливать более сложные детали.
	ПЕРЕДНЯЯ БАБКА В дополнительной комплектации на передной бабке установлен электротолкатель,станку не нужно останавливать переключение, а  автоматическое переключение передач на любую ступень. В стандартную комплектацию входит ручное переключение передач и осуществует бесступенчатое регулирование скорости вращения шпинделя по каждой ступень за счет установки частотного преобразователя.
	ШПИНДЕЛЬНЫЙ УЗЕЛ Шпиндель изготовлен по технологии и под контролем специалистов IBAG Швейцария.
	МЕХАНИЧЕСКАЯ Задняя бабка Задняя бабка токарного станка с ЧПУ предназначена для закрепления и поддержания обрабатываемой заготовки. Обработка детали производится по всей длине относительно оси детали режущим инструментом. В заднюю бабку также можно установить инструменты для осевой обработки отверстий деталей, такие как сверла, зенкеры, развертки, метчики и др.
	УСТРОЙСТВО ЧПУ Fanuc 0i TF (5) Тип - замкнутый; Количество осей управления – 2 + шпиндель (2D) Автоматические циклы резания одновременно по двум координатам Учет времени обработки и счетчик деталей Программирование деталей и радиуса Память на 63 программы, таблица инструментов на 64 позиции

ГИДРАВЛИЧЕСКОЕ УСТРОЙСТВО

Гидравлический патрон

Гидравлическая задняя бабка.

Гидравлическая станция

СХЕМА СКОРОСТИ ВРАЩЕНИЯ ШПИНДЕЛИ И КРУТЯЩЕГО МОМОЕНТА ШПИНДЕЛИ

Стандартная комплектация:

3-х кулачковый патрон

Устройство охлаждения

4-позиционная револьверная головка

Задняя бабка с механической пинолью

Освещение
