Токарно-винторезный станок серии гс526у

Страна:Беларусь

Цена:по запросу

Ø обр. 500 мм, кВт 7,5

Ваш консультант
тел.: +7 727 226 24 66
моб.: +7 705 554 04 54
моб.: +7 707 587 8877
WhatsApp.: +7 705 554 04 24
e-mail: stanki@kazstanex.kz

описание характеристики комплектация видео

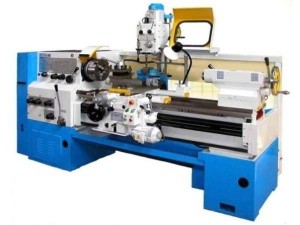

Токарно-винторезный станок серии ГС526У

Токарно-винторезный станок ГС526У используется для снятия слоя металла с поверхностей тел вращения. Он винторезный, что позволяет создавать резьбу различного типа.

Технический потенциал и относительно невысокая стоимость ГС526У определило распространение этой модели в самых различных областях промышленности. Несмотря на то, что винторезный токарный станок технически уступает современному оборудованию, но ремонтопригодность и доступность делает его довольно привлекательным предложением для заводов машиностроительной промышленности.

Станок предназначен для фрезерования плоских и фасонных поверхностей всеми видами фрез.

Станок имеет горизонтальный фрезерный шпиндель с конусом ISO-50.

На широкоуниверсальном станке используется поворотная в двух плоскостях вертикальная фрезерная головка со шпинделем ISO-40. Головка установлена на ползуне и имеет автономный привод.

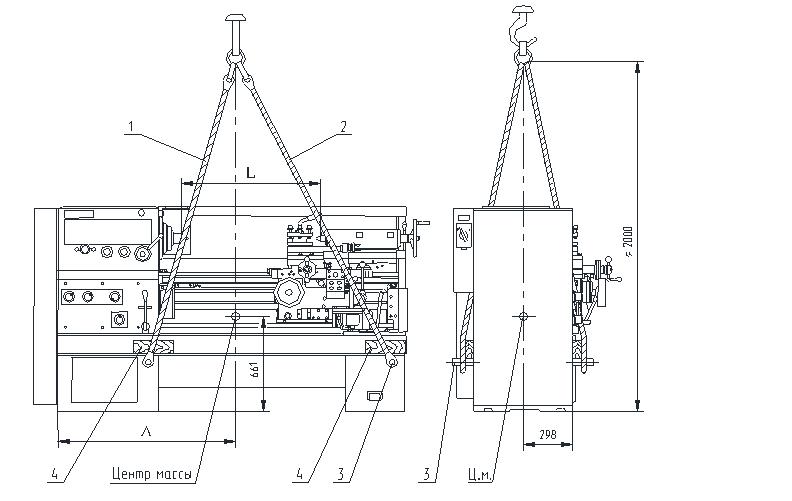

Схема транспортирования

shema

Особенности

Рассматриваемый станок ГС526У имеет технические характеристики, которые позволяют его использовать для обработки деталей с классом точности П. Завод-производитель выпускает эту модель в различных исполнениях под заказ покупателя, назначение – точение конических и цилиндрических поверхностей, нарезание резьбы. Устройство станка токарно-винторезного типа:

Токарный станок ГС526У 01 имеет самые различные отверстия в шпинделе. Изготовитель дает возможность указать данный технический параметр в зависимости от потребностей.
Зубчатые колеса изготавливаются из стали повышенной прочности, что дает возможность существенно увеличить срок службы: коробка скоростей может выдерживать большую нагрузку. Токарный винторезный ГС526У имеет конструкцию, которая позволяет выполнять замену зубчатых колес на момент ремонта коробки передач.
Гитара сменных шестерен не изменяется при нарезании 11 и 19 ниток резьбы. Данная характеристики существенно упрощает поставленные задачи перед мастером. Универсальный токарно-винторезный станок используется для получения высококачественной резьбы.
Токарно-винторезный ГС526У оснащен фартуком, который имеет собственный привод.
Центр в пиноли задней бабки представлен Морзе 5, созданный согласно установленным нормам.
Коробка подач дает возможность регулировать подвод резца. Коробка подач связана с основной кинематической схемой. Механический метод подачи также обладает высокой точностью. Поперечный ход также механический.
Частота вращения шпинделя варьирует в пределе от 16 до 2000 об/мин. Установленная коробка передач позволяет с наибольшей точностью настраивать режим обработки. Ходовой винт также изготавливается при использовании высокопрочной стали. Станочный электродвигатель может бесперебойно работать на протяжении всего дня благодаря эффективной системе охлаждения.
Вес оборудования вместе с комплектом поставки винторезного оснащения составляет 3 500 кг. Перед установкой стоит учитывать данную характеристику, так как основание должно выдерживать нагрузку и принимать часть вибрации на себя. Большой вес усложняет процесс транспортировки токарно-винторезного ГС526У.
В комплекте поставки есть паспорт, в котором указывается устройство токарно-винторезного ГС526У, электрическая схема, инструкция по эксплуатации и кинематическая схема.

Технические характеристики:
Наименование параметра	Значение
Показатели заготовки, обрабатываемой на станке
Наибольший диаметр обрабатываемой заготовки: над станиной, мм закрепленной в патроне и проходящей через отверстие в шпинделе, мм над выемкой в станине, мм, не менее	500, 630 ¹⁾ 55 630 ²⁾
Наибольший диаметр обрабатываемой заготовки над суппортом, мм, не менее	275, 420¹⁾
Наибольшая длина устанавливаемой заготовки (при установке в центрах), мм, не менее над выемкой в станине, мм, не менее	1000 ³⁾ 1500 ⁴⁾ 2000 ⁵⁾ 3000 ^1),6) 235 ²⁾
Высота центров над направляющими станины, мм	250, 320 ¹⁾
Показатели инструмента, устанавливаемого на станке
Наибольшая высота резца, устанавливаемого в резцедержателе, мм	25
Показатели основных и вспомогательных движений станка
Количество скоростей шпинделя: прямого вращения обратного вращения	22 22
Пределы частот шпинделя, об/мин	16 — 2000
Количество подач суппорта продольных поперечных	24 24
Пределы подач суппорта, мм/об продольных поперечных	0,05…2,8 0,025…1,4
Пределы шагов нарезаемых резьб метрических, мм модульных, модуль дюймовых, число ниток питчевых, питч	0,5…112 0,5…112 56…0,5 56…0,5
Скорость быстрых перемещений суппорта, м/мин: продольных поперечных	3,6 1,8
Показатели силовой характеристики станка
Наибольший крутящий момент на шпинделе, кНм	1
Мощность привода главного движения, кВт	7,5, 11⁷⁾
Мощность привода быстрых перемещений, кВт	0,37
Мощность привода охлаждения, кВт	0,18
Суммарная мощность установленных на станке электродвигателей, кВт	8,0, 11,55⁷⁾
Суммарная потребляемая мощность станка, (наибольшая), кВт	8,62, 12,12⁷⁾
